一、產品簡介：

GTH1000礦用一氧化碳傳感器主要用于煤礦井下監測一氧化碳氣體濃度。它可以連續自動地將井下一氧化碳濃度轉換成標準電信號輸送給關聯設備，并具有就地顯示濃度值，超限聲光報警等功能。該傳感器經國家防爆檢驗機關進行聯機檢驗后 , 可與國內各類型監測系統配套，適用于有自燃傾向的采掘工作面、回風巷、采空區等地點固定使用，也可以獨立使用于 多種礦用火災檢測系統。



二、產品功能：

傳感器能夠實時地測量并且顯示礦井下的一氧化碳濃度，而且根據濃度值的大小產生聲光報警信號，并且輸出與一氧化碳濃度相對應的模擬信號。
傳感器能在具有瓦斯、煤塵爆炸的礦井內，對煤層自 燃發火、機電設備、運輸膠帶事故等多種因素可能引發火災和爆炸事故進行早期的預測和預報。


三、技術參數：

●使用環境條件
傳感器在下列環境條件下應能正常工作：
a) 環境溫度：0 ℃ ～ +40 ℃；
b) 平均相對濕度：≤ 98 %RH；

c) 大氣壓力：80 kPa ～ 110 kPa；
d) 無顯著震動、沖擊和淋水的場合；
e) 風速：（0 ～ 8）m/s；
f) 煤礦井下具有甲烷混合物的爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。
   防爆型式：礦用本質安全型Exibl

●主要技術指標
1. 電氣性能
· 工作電壓：（9~25）V.DC；
· 工作電流：≤25mA@24V.DC。
2. 測量范圍：000×10-6 CO～1000×10-6 CO。
3. 信號輸出制式
· RS485信號（優選）：
   傳輸方式：主從式、半雙工；
   傳輸速率：4800bps；
   信號工作電壓峰峰值：≤12V。
· 頻率信號：
   頻率：（200～1000）Hz（脈沖寬度大于0.3ms）。
4. 分辨率：1×10-6CO。
5. 電源波動范圍：9V.DC～25V.DC。
6. 響應時間：傳感器的響應時間（T90）應不大于35S。
7. 傳輸距離：2.0km（電纜參數MHYV電纜，電纜分布參數：
   分布電容：≤0.06μF/km；分布電感：≤0.8mH/ km；
   直流電阻：≤12.8Ω/km）。
8. 防護等級：IP65。

輸出頻率模擬量信號：(本型號一氧化碳傳感器輸出信號)
a) 頻率范圍：（200～1000）Hz；b) 脈沖寬度大于0.3ms，高電平狀態時的電壓不小于3V，低電平輸出狀態時的電壓小于0.5V；
數字傳輸信號：（請選用GTH1000（A）型號一氧化碳傳感器）:傳輸方式：RS485;傳輸端口：1 路;傳輸速率：2400bps;通訊電壓峰峰值：(2-10)V;
b) 輸出電流信號：(本型號一氧化碳傳感器輸出信號);輸出電流范圍：（1～5）mA、（4～20）mA；
傳輸距離2 km 時，傳感器的基本誤差應不超過4.6 的規定。(采用煤礦用聚乙烯絕緣聚氯乙烯護套通信軟電纜MHYVR：分布電阻≤12.8 Ω/Km，分布電容≤0.06 μF/Km，分布電感≤0.8 mH/Km,單芯線徑截面不小于1.5 mm2。
傳感器信號輸出制式（可選擇）
a) 頻率：200Hz～1000Hz（脈沖寬度大于0.3ms）（優選）；
b) 電流：（1～5）mA或（4～20）mA；
c) 智能型： 傳輸方式：半雙工、RS485；
傳輸速率：4800bps；
信號工作電壓峰峰值：≤12V。
測量范圍：0～1000ppmCO　基本測量誤差：0～50: ±4
                                         50～200: ±(4+3%測量值)
                                         >200: ±(4+5%測量值)
基本誤差：000×10-6 CO ～ 100×10-6 CO ≤±4×10-6 CO
100×10-6 CO ～ 500×10-6 CO   ≤±5.0% (相對誤差)
500×10-6 CO ～ 1000×10-6 CO   ≤±6.0% (相對誤差)
 分辨率：1×10-6 CO
電源電壓波動范圍：9V.DC～24V.DC。
響應時間：傳感器的響應時間應不大于35S。
傳感器到分站和電源箱的最大傳輸距離：2km。



四、產品優勢：

a)  采用單片機和集成電路，電路結構簡單，性能可靠便于維修和調試；
b)  采用新型開關電源，降低了整機功耗，增加了傳感器傳輸距離；
c)  采用新型進口敏感元件，使用壽命長，精度高、誤差小、性能穩定。
d)  具備故障自檢功能，便于使用與維護；
e)  防護等級：IP65 ,外殼采用不銹鋼材料設計，增強了傳感器的抗沖擊和抗腐蝕能力。
f)  支持多種信號傳輸方式( 頻率、RS485)，有效地屏蔽信號傳輸的電磁干擾；

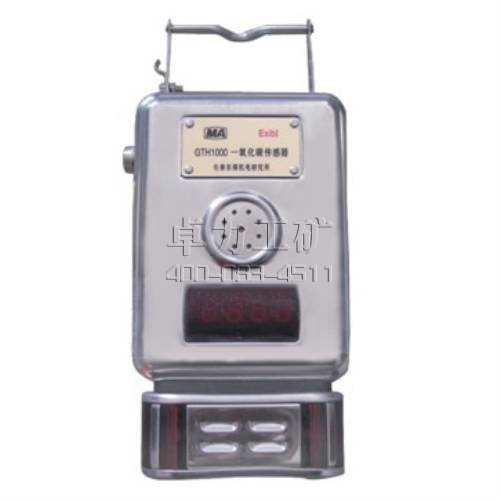

五、實物圖：
