GLW型往復式給料機

GLW型往復式給料機|往復式給料機給料量調節方法

GLW型往復式給料機是在原K系列往復式給煤機的基礎上經進一步全面優化而研制的新型高效給料設備,與K型往復式給料機相比，極大提高了整機工作效率和工作可靠性，擴大了給料量的調節范圍，具有顯著的節能優點。該系列給料機能充分滿足現代大型高產高效礦井系統等場合對大流量輸送系統的給料要求。

產品特點
    1）相對于以往K系列給料機而言，GLW型系列往復式給料機生產能力大，體積小、重量輕，便于運輸和安裝，可減少安裝工程量，增加煤倉的利用率；
    2）與以往K系列給料機相比已經作了很大的改進，關鍵部件可靠耐用；其給料調節范圍更大，調節更方便，可滿足用戶對各種給料量的需求；
    3）該設備配有液壓扇形閘門，具有處理早期竄倉的能力，可減少因竄倉所造成 的人身傷亡事故；
    4）可配備變頻器實現無級調節給煤量。

GLW系列往復式給料機-技術參數表：

規格型號	功率kw	電壓v	適應環境	最大給料量t/h	給料底盤最大行程，mm	曲柄轉速r/min	安裝尺寸mm	外形尺寸mm	重量kg
GLW225/4/S	4	380～660	防爆型	225	200	57	同K2型往復式給料機	長3520 寬1380高1380	1420
GLW330/7.5/S	7.5			330	200	62	同K3型往復式給料機	長3913 寬1376 高1486	1980
GLW590/18.5/S	18.5			590	240	62	同K4型往復式給料機	長4740 寬1632 高1543	2880

GLW型往復式給料機-給料量調節方法
給料量可通過改變扇形調節閥門的開度來控制料層厚度。

GLW型往復式給料機結構特征與工作原理
GLW系列往復式給料機主要由倉口漏斗、箱體、閘門、底板、托輥、驅動裝置等組成。
托輥用于支承底板，底板通過驅動裝置驅動并在托輥上作有規律的往復直線運動，底板順煤流方向的運動稱為正行，底板逆煤流方向的運動稱為逆行。當?shù)装逭�行時將煤倉和給煤機箱體內的煤輸送到箱體的前端，底板逆行時，箱體內的煤被箱體后部的斜板擋住，底板與煤之間產生了相對滑動，箱體前端的煤自行落下，由于底板往復運動的結果，從而實現連續均勻的給料。
GLW型往復式給料機-安裝及使用
1.往復式給料機是固定安裝在儲料倉口下，在安裝前需要確定水平位置，將機架與倉口用螺栓緊固，然后再將傳動平臺安放在正確位置上，H形架與機架，傳動平臺焊牢，減速機、電動機找正安裝，調節適當，用螺栓緊固。
2.給料機安裝就位后，空載啟動電機，使給料機空載運轉。當空運轉20分鐘內無發現異常現象后，停車檢查電機、減速機的溫升情況，若一切正常，再檢查并擰緊有關螺栓螺母后，可重新啟動，并慢慢開放煤倉，使煤流由小到大進入給料機，使給料機投入正常運行。
3.依據卸料要求調節生產率時，將曲柄部位小舟拔出，松動螺母，轉動曲柄殼的位置“1、2、3、4”選擇固定，將銷軸插入，聯結曲柄與曲柄殼，緊固銷軸和螺母，調整完畢后再開車。
GLW型往復式給料機-訂貨須知
1.給料機有帶漏斗與不帶漏斗及帶調節閘門與不帶調節閘門組合成的多種型式，如帶漏斗，帶調節閘門；帶漏斗，不帶調節閘門。用戶在訂貨時應說明。
2.本系列給料機電源電壓有380V和660V兩種制式，選用時請確定電壓制式及有無防爆要求。
3.設備安裝方式有落地式和吊掛式兩種情況，并有普通型和防竄倉型兩種結構形式，選型時，請毋必慎重考慮；設備基礎螺栓和吊掛基礎一般由用戶自備。
4.由于現場實際情況各不相同，建議您在選訂設備型號及規格時，盡可能將您的要求描述詳盡并與相關專業技術人員充分溝通，以減少不必要的麻煩。 此系列給料機是由底架、傳動平臺、漏斗、閘門、曲柄連桿機構及滾輪等組成，具體詳見結構示意圖。其傳動原理：當電動機開動后，經彈性聯軸器、減速器、曲柄連桿裝置拖動傾斜的底架在滾輪上作直線往復運動，將物料均勻地卸到運輸機械或其它篩選設備上。此給料機有帶漏斗、帶調節閥門與帶漏斗、不帶調節閘門等多種組合型式。當輸送堅硬物料時，可考慮在槽底加設襯板。
給料機運行前，煤倉內應貯有足夠原煤量，以避免裝煤入倉時，直接沖擊底板。
2.每月連續工作后應檢查機件有無松動等不正常現象，若有不正常現象出現，應立即檢修。
3.給料機與煤直接接觸的底襯板，其厚度磨損程度大于原厚度的二分之一必須進行修補或更換。
4.所有轉動件，要求每月注油一次，每季檢查一次，觀察軸承、密封件的損壞程度，發現問題及時更換。
5.對主要部件的維護：
（1）減速機
每六個月檢查一次，同時對滾動軸承和箱體進行清洗或更換潤滑油。
（2）電動機
按電動機規定的檢修維護要求進行。
用戶注意：定期潤滑運動部件，并檢查各部件運行情況，發現異常情況，要及時查明原因并處理，必要時可通知廠家處理；空倉檢修時應關閉閘門。

故障現象	原因分析	排除方法
異常聲音	各連接件松動	檢查并堅固各連接件
運動部位發熱	軸承缺潤滑油或軸承損壞	及時注油或更換軸承
滾輪卡死不能運動	軸承損壞	更換備用滾輪組件 或拆檢組件更換軸承

每班須檢查各連接處是否松動，軸承是否缺油，減速器油位是否正常，及時發現及時處理！

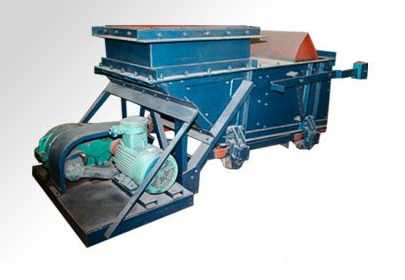

GLW往復式給料機實物圖

卓力工礦是國內知名GLW型往復式給料機生產廠家，有豐富的經驗為客戶提供高品質的GLW型往復式給料機及完善的售后服務，如果您想了解最新GLW型往復式給料機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：GLW型往復式給料機發貨時間？ GLW型往復式給料機售后保障？ GLW型往復式給料機訂貨需要提供什么信息？
