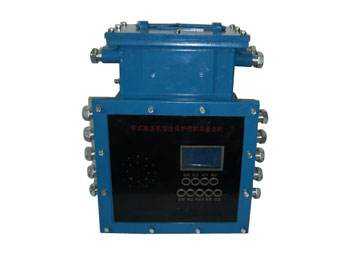

KHP159皮帶機綜保裝置

KHP159皮帶機綜保裝置|

KHP159皮帶機綜保裝置

產品概述
KHP159本質安全型帶式輸送機綜保裝置都是根據國家關于完善井下皮帶運輸機保護的有關文件的要求而進行設計的，利用網絡通訊技術，設計出可在地面對煤礦井下皮帶運輸機運行和故障狀態進行監測和控制；使本裝置的先進性、可靠性、操作方便性、節能等與同類產品相比較都有了較大程度的提高。本裝置的特點為適用于具有爆炸性氣體和煤塵的礦井中，用來對皮帶運輸機進行綜合保護及控制。也可用于鏈板機集中控制和保護.

產品組成
KHP159皮帶機綜保裝置由隔爆腔和本安殼體組成，內部有本質安全型執行電源、本安型控制單元、顯示操作單元和各種本安型傳感器組成。

產品功能：
KHP159皮帶保護裝置作為帶式輸送機的打滑、低速、超溫、堆煤、跑偏、煙霧等綜合保護及多臺皮帶間實現集中控制和打點通訊之用，并配一套獨立的超溫灑水裝置。
1.本裝置通過配接智能型或普通型開關型防打滑傳感器，對皮帶機的從動輪進行監控，當接入速度傳感器時，速度正常范圍為正常速度的55～110%,超出本范圍，經過設定時間延時后,監控裝置能自動切斷皮帶機電源,實現速度保護。
2.本裝置接入GWD90溫度傳感器，溫度可通過人機界面進行設定；當配接開關型溫度傳感器，對皮帶機的輥筒及軸承或環境溫度進行監控，溫度整定值分30℃、40℃、60℃三擋，當監視點溫度高于整定值監控裝置能自動切斷皮帶機電源，實現超溫保護。超溫保護整定誤差值小于5℃。
3.本裝置通過配接GUJ30型堆煤傳感器，對皮帶機的煤倉或漏斗煤位情況進行監控，在堆煤情況下，煤位傳感器角度偏移，接點閉合，監控裝置切斷皮帶機電源，實現堆煤保護，堆煤保護動作延時1～3s。
4.本裝置配接多個GEJ30跑偏傳感器，對皮帶機的跑偏情況進行監控，當皮帶機的皮帶跑偏時，經20～40S延時，保護裝置切斷皮帶機電源，實現跑偏保護，跑偏傳感器并接，按裝數量不限。
5.本裝置通過配接GQQ0.1智能型或普通開關型煙霧傳感器,能對皮帶機的皮帶因摩擦等原因引起的火災及周圍環境的氣體狀況進行監控,在冒煙和著火情況下，監控裝置切斷皮帶機電源,實現煙霧保護。
6.本裝置配有獨立的RFMH型熱敏式超溫自動灑水裝置,能對超溫及著火事故進行自動灑水，能夠有效地防止事故的產生和發展。熱敏式超溫自動灑水裝置的保護溫度可在35℃～70℃之間選擇，出廠時一般選擇在50±2℃。
7.本裝置與GVD1200型撕裂傳感器配接時，當皮帶縱向撕裂，有200克物料漏在100Cm²面積上時，監控裝置切斷皮帶機電源,實現撕帶保護。防止事故擴大。傳感器總面積3000cm²。撕裂傳感器可檢測出皮帶裸露的鋼絲進行保護，防止皮帶撕裂。
8.本裝置配接KHJ30/10急停閉鎖開關時，設定地址碼，發現故障時，拉動急停拉繩，可迅速控制設備停止運作，防止事故擴大。主機顯示急停閉鎖位置，手動復位后方可起車。
9.控制功能，本裝置具有集中控制和單臺操作功能；可通過面板上的“控制方式”按鈕來實現轉換，按一下該按鈕，其上方的指示燈亮則為集中控制方式，否則為手動操作方式。
10.單臺使用時：將本裝置置于手動控制方式，其起車和停車受本臺面板上的起車和停車按鈕控制，輕按一下起車按鈕本裝置將會發出“第X臺皮帶將要起車，注意安全”的語言信號，經過8±2s的延時，該皮帶開始起動運轉。需停車時，按一下停止按鈕即可。
11.集中控制時：本裝置預置八臺，如需增加可按要求更改。
    ①正常起車：當多臺裝置聯機并置于集控工作方式時，首臺(或前臺設定為手動方式)可以控制下一臺延時起車，延時時間由軟件設定， 延時期間具有預警功能；同時全線的臺號顯示對各臺裝置的起停狀態作對位顯示。
    ②正常停車：當多臺裝置聯機并置于集控方式時，首臺(或前臺設定為手動方式)停車，下一臺聯鎖停車。
    ③故障停車：任意一臺出現故障停車時，向其供煤的下一臺被聯鎖停車。同時，故障停車的那一臺向全線送出故障語音報警信號；全線的系統狀態指示對各臺的起停情況作對位顯示。故障停車裝置處于故障自鎖狀態，需重新起動時按一次本臺的控制方式按鈕，讓其處于單臺狀態下，再按一次停車按鈕解除自鎖裝態后，故障停車的皮帶才可再接受起車信號并重新起車。
12.聯機通訊打點功能：需要通話時，按下面板上的通訊按鈕不放，靠近面板右上方話筒說話。 聽取對方的信息時，可以不需要松開通話按鈕，語音的切換由內部電路自動完成。本功能更能適應現代人的通話習慣。需要與對方聯絡時，通過按本機打點按鈕，發出打點信號，通知對方。
13.隨機控制功能：配接GMT30-300型無料延時停車傳感器后，可實現單臺控制時順煤流有煤開車，無煤停車的隨機控制功能，有利于節省電耗和減少機械磨損。
14.檢修時可將通過強啟菜單進行強啟。
15.當接有智能型張力傳感器,系統可實現對皮帶張力的采集與控制,當張力大于設定值時,控制張力電機反轉,降低張力,小于設定值時,控制張力電機。控制張力電機正轉,以增加張力。

KHP159皮帶機綜保裝置工作環境
1、海撥高度不超過2000米。不低于1000米。大氣壓力80~106Kpa。
2、環境溫度－5℃～+40℃.
3、環境相對濕度不大于95%(25℃時)。
4、有爆炸性氣體和煤塵的礦井中。
5、無強烈振動沖擊的環境中。
6、無破壞金屬和絕緣材料的腐蝕性氣體的環境中。
7、能防污水及其他液體浸入的地方。
8、安裝類別 III類。
9、污染等級：3 級。

KHP159皮帶機綜保裝置主要技術參數：
1主機隔爆型式：礦用隔爆兼本質安全型，標志：Exdibl（150℃）
2各種傳感器為礦用本質安全型，標志：ibl（150℃）
3電器參數
a、額定輸入電壓：AC127V或36V；
b、最高允許電壓：AC140V或  40V；
c、本安輸出最高開路電壓：DC12V；
d、本安輸出最大短路電流：DC400mA；過流保護整定值1.2A
e、本安輸出外部允許分部電容：0．1μf/Km;
f、本安輸出外部允許分部電感：1mH/Km；
g、防爆標志：Exdibl（150℃）
h、繼電器輸出接點容量；AC250V 5A；
i、防打滑、溫度、煙霧傳感器為有源配件，其額定電壓為12V，靜態電流小于115mA，最大動作電流小于150mA，其余傳感器為無源器件，其動作時工作電流為不小于0.5mA
j、集中控制信號小于1.5V  0.5mA;
k、報警時工作電壓：5V，電流70mA，輸出功率小于2W；
l、各傳感器連線不超過100米，集控線不超過1000米時，分部電容小于0．1μf, 分部電感小于1mH
m、組合參數：12V  350mA。（煙霧傳感器、防打滑傳感器、溫度傳感器）
n、本安電路最大短路電流：+12V  1.0A.
o、 本裝置外形尺寸：320×120×330，重量小于8Kg。
