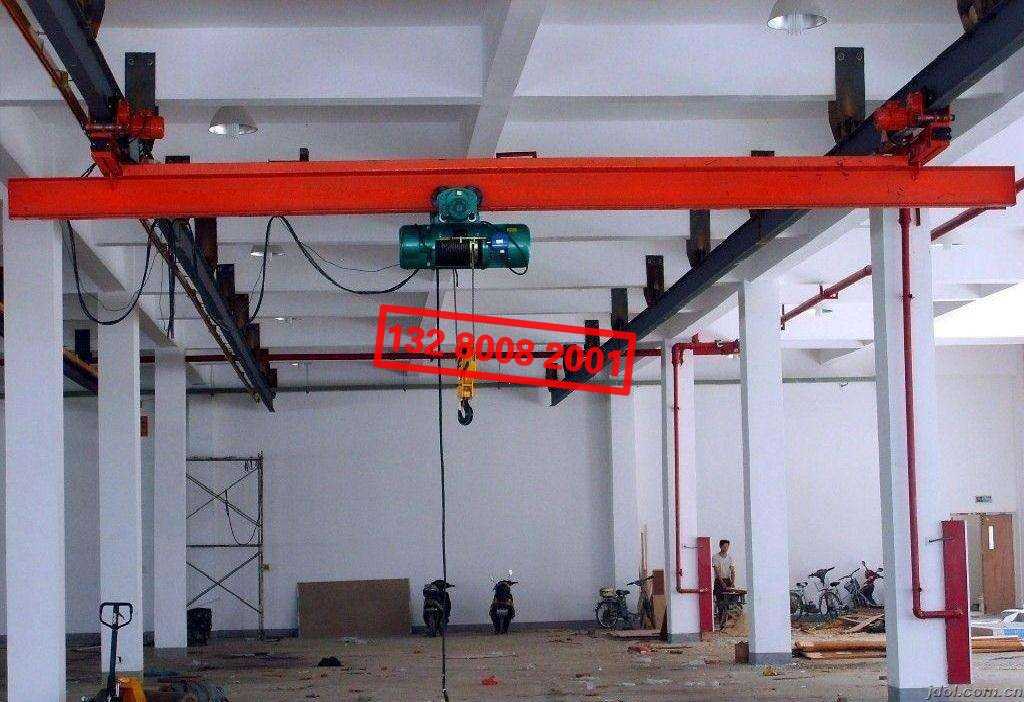

LX型電動單梁懸掛起重機

LX型電動單梁懸掛起重機|

簡介
   LX型電動單梁懸掛起重機與CD1、MD1型電動葫蘆配套使用，構成有軌運行的輕小型起重機。該機多用于機械制造。裝配車間及倉庫、山洞等場所。運行軌道用工字鋼。
   本產品是中級工作制，起重量0.5、1.2.3.5.10噸，跨度在3-16米范圍內，運行速度20m/min 及30m/min。 操作方式為地面操作(有線和無線兩種)，如果有特殊要求的可另外設計制造。
   本產品不易在易燃、易爆的介質中或具有很大溫度與酸、堿類氣體的 場所工作，也不適用于吊運 融化的金屬、有毒物和易燃物的工作。
   本機適用于工廠、倉庫建筑物軌面到屋架下弦高度<=500mm的場所。小車采用配套電動葫蘆。結構靈活，運行安全可靠。如跨度有特殊要求，本公司可代為非標設計制造。

 LX型電動單梁起重機是按照標準JB/T2603設計制造的，電動葫蘆懸掛在工字鋼軌道下翼緣行走，適用于廠礦、電站、倉庫及車間在固定跨距間作起重裝卸及搬運重物之用。工作級別A3，工作環境溫度為-25℃～+40℃。工作環境溫度超過上述范圍及有特殊要求時，經供需雙方協商可特殊訂貨。

LX型電動單梁懸掛起重機為地面操縱，工作級別為A3~A5。工作環境溫度-25度~45度，相對濕度≦85%，適于在無易燃、易爆及腐蝕性介質環境工作，熔化金屬、劇毒物品慎用。
工作電源：AC 380V 50HZ 也可根據客戶要求定制。

LX型電動單梁懸掛起重機因其具有結構緊湊、剛性好、操作靈敏、噪音低、無污染、安全可靠等優點廣泛應用于機械、裝配車間、工礦企業、倉庫、料場等場所。

LX型電動單梁懸掛起重機主要由主梁、橫梁、電動小車、電器、起升機構組成。

技術參數

型號				LX0.5-S														LX1-S														LX2-S
起重量(t)				0.5														1														2
運行機構	速度(m/min)			20    30														20   30														20   30
	電動機	型號		ZDY I   12-4														ZDY1   12-4														ZDY I  12-4
		功率(kw)		0.4x2														0.4x2														0.4x2
電動葫蘆	型號			CD1							MD1							CD1							MD1							CD1   MD1
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8 8/0.8
		運行		20							30							20							30							20 30
工作級別				A3-A5														A3-A5														A3-A5
電源				三相交流 380V 50Hz
車輪直徑(mm)				130
工字鋼軌道				120a-132c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整機長度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
輪壓	最大		(kN)	4.7	4.8	5.1	5.2	5.3	5.9	6.0	6.2	6.4	6.5	7.1	7.3	7.5	7.7	7.4	7.5	7.9	8.0	8.2	8.7	8.9	9.1	9.3	9.5	10.3	10.5	10.7	10.9	13.0	13.2	13.4	13.6	13.8	14.4	14.6	14.8	15.0	15.2	15.8	16.0	16.2	16.4
	最小			1.2	1.3	1.6	1.7	1.9	2.4	2.6	2.7	2.9	3.1	3.7	3.9	4.1	4.3	1.3	1.4	1.8	2.0	2.2	2.7	2.9	3.0	3.2	3.4	4.5	4.7	4.9	5.1	1.5	1.7	1.9	2.1	2.3	3.2	3.4	3.6	3.8	4.0	4.5	4.7	4.9	5.1
質量				0.67	0.70	0.82	0.87	0.92	1.14	1.21	1.28	1.47	1.54	1.71	1.79	1.87	1.95	0.76	0.79	0.94	1.01	1.08	1.28	1.36	1.43	1.50	1.58	1.97	2.05	2.1.3	22	0.92	0.99	1.07	1.14	1.22	1.55	1.63	1.71	1.79	1.87	2.06	2.14	2.22	2.30
外形尺寸		A	(mm)	512					562					592				562					592					612				592					612
		h		550														660														840
		h0		273					328      362									328					362					600				362					600
		Hmax							831       861									831					861					881				861					881
		L							1000									750					1000									750					1000
		L1		234														256														277.5
		L2		154														154														152.5
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本樣所提供重量為設計值，制造值+15%
技術參數表

型號				LX3-S														LX5-S														LX10-S
起重量(t)				0.5														5														2
運行機構	速度(m/min)			20    30														20   30														20   30
	電動機	型號		ZDY I   21-4														ZDY1   12-4														ZDY I  12-4
		功率(kw)		0.4x2														0.4x2														0.4x2
電動葫蘆	型號			CD1							MD1							CD1							MD1							CD1							MD1
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8							8/0.8
		運行		20							30							20							30							20   30
工作級別				A3-A5														A3-A5														A3-A5
電源				380V 50Hz 3PH
車輪直徑(mm)				130																												150
工字鋼軌道				120a-132c																												125c-163c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整機長度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.0	5.0	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
輪壓	最大		(kN)	18.5	18.7	18.9	19.2	19.4	19.9	20.1	20.4	20.7	20.9	21.2	21.5	21.7	22.0	29.5	29.7	29.9	30.2	30.4	31.0	31.2	31.6	31.8	32.0	32.9	33.2	33.5	33.8	5.91	59.4	60.1	60.4	60.9	61.2	61.5	61.9	62.3	62.9	63.4	64.1	64.5	64.9
	最小			2.0	2.2	2.4	2.7	2.9	3.4	3.6	3.9	4.2	4.4	4.7	5.0	5.2	5.5	2.0	2.2	2.4	2.7	2.9	3.5	3.7	4.0	4.3	4.5	5.4	5.7	6.0	6.3	3.3	3.7	4.3	4.6	5.1	5.4	5.7	6.2	6.5	7.1	7.7	8.3	8.7	9.1
質量				1.14	1.22	1.30	1.38	1.48	1.65	1.75	1.85	1.95	2.05	2.19	2.29	2.39	2.49	1.38	1.46	1.54	1.62	1.70	1.92	2.02	2.12	2.22	2.32	2.46	2.56	2.66	2.76	2.47	2.61	2.87	2.98	3.19	3.31	3.43	3.61	3.75	3.98	4.21	4.48	4.63	4.79
外形尺寸		A	(mm)	642														652														770					790					830
		h		930														1185														1350
		h0		630														640										740				385		660			780					870
		Hmax		900														910														1065					1085					1125
		L		750					1000									750					1000									500	750				1000
		L1		278.5														301.5														900
		L2		151														170														900
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本樣所提供重量為設計值，制造值+15%
