ZQHS系列氣動手持式鉆機說明書
ZQHS系列氣動手持式鉆機
ZQHS系列氣動手持式鉆機|ZQHS-25/2.0氣動手持式鉆機|ZQS-30/2.5氣動手持式鉆機|ZQHS-35/2.0氣動手持式鉆機|ZQHS-40/2.1氣動手持式鉆機|ZQHS-45/2.3C大轉矩手持沖水式沖擊式氣動鉆機
ZQHS系列氣動手持式鉆機型號：ZQHS-25/2.0、ZQS-30/2.5、ZQHS-35/2.0、ZQHS-40/2.1、ZQHS-45/2.3、ZQHS-45/2.3C大轉矩手持沖水式沖擊式氣動鉆機

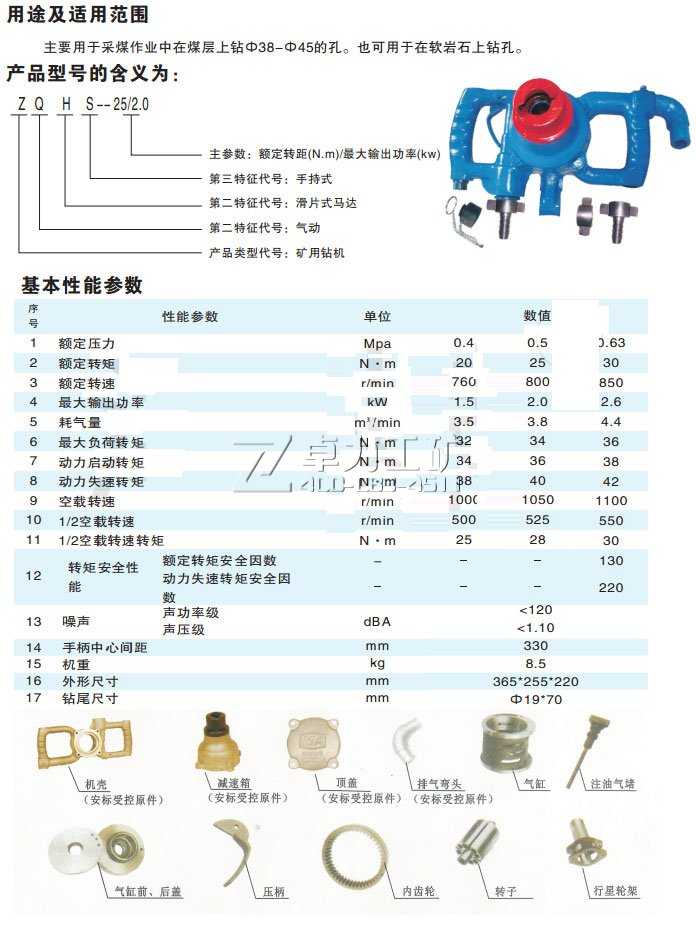

一、用途及適用范圍
ZQHS手持式氣動鉆機主要用于采煤作業中在煤層上鉆Φ38-Φ45的孔。也可用于在軟巖石上鉆孔。
二、ZQHS手持式氣動鉆機參數：
(0.5Mh氣壓下)
第二特征代號：手持式
第一特征代號：氣動
產品類型代號：礦用鉆機
性能參數表：
額定壓力：0.5 Mpa
額定轉矩：45 N.m
額定轉速：500 r/min
額定功率：2.3KW
耗氣量：3.2 m3/min
最大負荷轉矩：60N.m
啟動轉矩：65N.m
失速轉矩：68N.m
空載轉速1020r/min
1/2空載轉速：510min
1/2空載轉速轉矩：41min
噪聲聲功率級：＜112
噪聲聲壓級：＜95
鉆機重量：12Kg
三、結構及工作原理
結構：
ZQHS型氣動鉆機由機體、氣動發動機、減速器與鉆卡三部分組成（見總圖）
機體部分：
機體（9）兩側有環形手柄便于握持，進氣閥（32）及內鉤式壓柄（35）控制整體的開閉，機體下部有與氣腿連接的橫孔，握柄內安置的注油器（38）用以潤滑氣動發動機。
氣動發動機部分：
包含氣（6）、轉子（5）、氣缸前蓋（8）、氣缸后蓋（4）、滑片（7）及軸承（60、62）、用定位銷（61），限定各零件與機體的正確方位。
減速器及鉆卡部分：
包含與轉子（5）相連的中心齒輪（10）、行星齒輪（14）、內齒輪（12）及行星架（18）組成一級行星減速器，行星架與鉆卡（23）連接在一起，鉆卡上的螺旋槽帶動鉆桿旋轉。
工作原理：
勾動壓柄（35）推動推桿（33）及進氣閥（32）壓縮空氣由進氣接頭（29）經進氣閥座（31）進入氣缸（6）推動滑片（7）及轉子（5）高速旋轉，經由中心齒輪（10）、行星齒輪（14）、內齒輪（12）及行星架（18）組成的一級行星減速器減速，行星架帶動鉆卡中速旋轉，鉆卡帶動螺旋鉆桿及鉆頭在煤層上鉆出深孔。
四、易損件滑片（7）更換方法
滑片在氣缸及轉子中高速滑動，在潤滑正常情況下，滑片的高度逐漸磨損，直至煤鉆不能正常運轉，此時需及時更換滑片。
1、擰下螺母（65）彈簧墊圈（64）及螺栓（3），后缸蓋（1）機體（9）及前機體（19）便分解為三部分；
2、取出發動機，用銅棒錘擊轉子（5）帶板口的軸端，即可取下氣缸后蓋（4）及氣缸（6），取下已磨損的滑片（7）換上備件滑片，將氣缸及氣缸后蓋與轉子及氣缸前蓋裝好靠嚴，穿上定位銷，再將發動機裝回機體中，擰動中心齒輪（10）應轉動輕快靈活。
五、安全警示
1、安標受控零部件明細表中的零部件，用戶不得隨意更換。
2、煤鉆使用前，應擰開注油器堵（38）注滿潤滑油。環境氣溫20℃以上使用N22或H32輕載荷噴油回轉式空氣壓縮機油（GB5904-1986）（相當13#、20#機械油）。環境氣溫10℃以下建議使用N7-N15潤滑油（相當5#-10#機械油）。
潤滑可延長滑片使用壽命，與長期無油運轉相比壽命相差5-7倍。
3、接風管之前必須開風將管內污物吹凈。停機卸下風管時立即將護套（40）套到進氣接頭（29）上防止污物進入機內并保護進氣接頭之螺紋。
4、工作時應將排氣彎頭（24）與機體（9）及排氣管（53）連接牢固，發現有松動及時擰緊。使用排氣管可大大降低噪聲，保護操作者健康利于環保。
5、工作時鉆卡高速旋轉，身體不得與其接觸。
6、檢查供氣管路連接處，不得漏氣。煤鉆工作管路氣壓應保持0.4-0.51MPa。
7、試車時應避免長時間、高氣壓下（大于0.6MPa）運轉，以減少零件磨損。
維修與貯存
使用3個月應進行維修，按第四章更換滑片的方法拆卸產品，在柴油中清洗，更換過度磨拭員或損壞的滑片、齒輪、軸承等，涂上潤滑油，裝配后手轉動鉆卡運轉靈活，再接風源試運轉2分鐘。
短期不使用時應從進氣接頭處注入適量潤滑油，勾動壓柄手轉動鉆卡，使油分布均勻。
