金屬鉸接頂梁型號：DJA/DFA  DJB/DFB  DJC/DFC  DJD/DFD

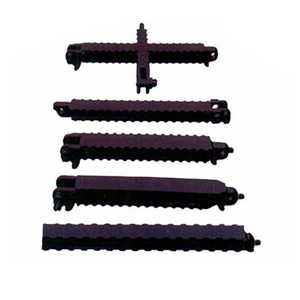

DJA DJB金屬鉸接頂梁屬于中型頂梁，梁身是用 8#π鋼對焊而成，梁身斷面高度為70。該型頂梁是一種鉸接式的頂梁，它可與各種類型單體金屬支柱配合組成金屬支架，供煤礦在水平及緩傾斜回采工作面支護的一種高強度頂梁。由于這種頂梁能懸臂支護工作面煤壁前邊的運輸機道上面的頂板，使煤壁與支柱間有較大的無支護空間。故為采用新型采煤機械和可彎曲運輸機，實現采煤一般機械化提供了條件，是高檔普采和新高檔采技術必要配套設備。
DJB金屬鉸接頂梁的規格主要有7種，包括DJB•Z500X500  DJB•Z1000X600  DJB.Z1000X700  DJB800/420  DJB1000/300  DJB1200/300  DFB•C1400-4400這樣的7種型號規格

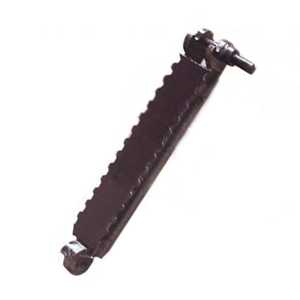

    DFB(1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600、3800、4000、4200、4400)/300金屬長梁
    DJA600/390 DJA(700、800)/350 DJA(1000、1200)/250 DJA(1000、1200)/250 DJA800/350金屬鉸接頂梁 DJB1000、1200/300 DJB800/420 DJB600/470 DJB1200(600、800)/300Z DJB800(600、800)/420Z DJB1000(600、800、1000)/300Z金屬鉸接頂梁
    DJA800×(500、600、800、1000)/350Z DJA600×(500、600、800、1000)/390Z DJA(1000、1200)×(500、600、800、1000)/250Z金屬十字鉸接頂梁
    DJB(1200、1400、1600、1800、2000、2200、2400、2600)×1000/300Z DJB(1200、1400、1600、1800、2000、2200、2400、2600)×600/300Z DJB(1200、1400、1600、1800、2000、2200、2400、2600)×800/300Z金屬十字鉸接頂梁
常見金屬鉸接頂梁技術參數表

型號	鉸接梁許用彎矩（KN.m）		單梁承載能力（KN）			整體調質硬度（HB）	梁體斷面系數（c㎡）		調整角度（°）		設計單重（Kg/m）
			最小Min.（最大Max.）
	梁體	鉸接部	L≥1000 L=700 （mm）	700≤L<1000 L=500 （mm）	600≤L<700 L=400 （mm）		WX	WY	上下	左右
DJA/DFA	40.3	20	250(350)	350(490)	437.5(612.5)	290-340	62.7	26.6	≥7	≥3	17.76
DJB/DFB	52.5	30	300(400)	420(560)	525(700)	300-350	68.66	46.54	>7	>3	20.08
DJC/DFC	35.5	無	200(250)	280(350)	350(437.5)	無	44.54	36.89	無	無	16.65
DJD/DFD	26.5	無	150(200)	210(280)	262.5(350)	無	29.00	29.08	無	無	13.62
注： 1 、承載能力為支點跨距 700mm 時，梁體中央的集中載荷。 2 、鉸接部許用彎矩 DJA 為 20KN.m 、 DJB 為 30KN.m ，端部載荷 DJA 為 20KN 、 DJB 為 30KN 計算。 3 、設計重量不包括調角楔的重量。
