隔絕式壓縮氧自救器產品使用說明 執行標準： MT 711-1997
感謝您選購本產品！為了保證安全并獲得最佳效能，安裝、使用產品前，請詳細閱讀本使用說明書并妥善保管，以備今后參考。

警    告
1、使用本產品前請詳細閱讀產品使用說明書，并嚴格按照使用說明書之要求對產品各項指標進行檢驗、使用、操作維護、保養。
2、產品使用、貯存、運輸應遠離火源。
3、各零部件嚴禁油污。
4、禁止替代、更改添加或遺漏零部件，只允許使用本公司提供的零件。
5、要清楚壓縮氧的危險性。在有明火或火花的場合嚴禁打開氧氣瓶閥。
6、開啟氣瓶開關應緩慢進行，否則突然釋放的高壓氧氣會起火或爆炸。
7、嚴禁未經過專業訓練的人員拆卸、裝配、操作、使用本產品。
8、在更換氫氧化鈣和充填氧氣時應按規定執行。

目    錄
一、概述…………………………………………………………………………1
二、結構特征與工作原理………………………………………………………1
三、技術性能……………………………………………………………………4
四、使用與操作…………………………………………………………………4
五、使用注意事項………………………………………………………………6
六、日常維護與保養……………………………………………………………6
七、故障分析與排除……………………………………………………………7
八、運輸與貯存…………………………………………………………………7
九、開箱及檢查  ………………………………………………………………7
十、售后服務……………………………………………………………………7
十一、成套性……………………………………………………………………8

一、概述
1、產品主要用途及適用范圍
壓縮氧自救器主要用于煤礦井下或環境空氣發生有毒氣體污染及缺氧窒息性災害時，現場人員迅速佩戴，保護佩戴人員正常呼吸訊速逃離災區實現自救。
本自救器主要適用于下述場合：
1）可供煤礦井下作業人員在發生瓦斯突出、爆炸、井下環境空氣被有害氣體污染等災害性事故時，以及救護人員在呼吸器發生故障時迅速撤離災區使用。
2）可供化工部門在對設備進行簡單維護以及有毒有害氣體逸出時使用。
3）可供石油開采作業時，天然氣及其它有毒氣體大量突出時使用。
4）可裝備在現代化高層建筑中，當發生災害性火災、二氧化碳嚴重污染環境時，供遇難人員佩戴逃生和待救時使用。
5）也可供其它部門在有毒有害氣體或缺氧環境中使用。
2、產品特點
1）本系列壓縮氧自救器采用了人體呼吸系統與外界環境完全隔絕，可以有效防止各種有毒有害氣體侵入人體呼吸系統，能滿足遇險人員快速逃生時使用。
2）采用了循環呼吸方式，人呼出的氣體通過CO2吸收劑，把CO2吸收掉，而余下的氣體和減壓器輸出的氧氣進入氣囊，通過口具吸入人體肺部。與往復式呼吸方式（指呼、吸氣流皆通過吸收劑）相比，其優點是阻力小、無粉塵吸入、不嗆人、吸氣溫度底、舒適、安全可靠。
3）具有三種供氧方式：定量供氧，自動補給供氧和手動補給供氧。大大提高了呼吸保護的安全可靠性。
4）采用了先進的減壓原理，體積小、重量輕、工作穩定可靠、拆裝十分方便。
5）充氧氣、裝吸收劑方便，維護、修理簡單。可重復使用，成本低廉。
3 、產品型號及其含義

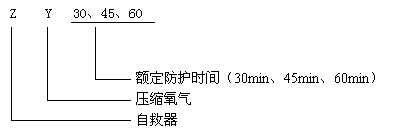

根據MT∕T 154.10—1996的要求，產品的型號意義如下


4 、產品適用環境
    ——大氣壓力：70～125KPa
    ——相對濕度：0～98%（25℃）
——使用溫度：-10℃～+40℃
二、結構特征與工作原理
1、自救器的結構
1）ZYX30、ZYX45、ZYX60隔絕式壓縮氧自救器成品如圖一
ZYX30、ZYX45、ZYX60系列壓縮氧自救器的結構、工作原理完全相同，區別在于：氣瓶、清靜罐和外形尺寸大小不一樣。



                              圖一隔絕式壓縮氧自救器圖片

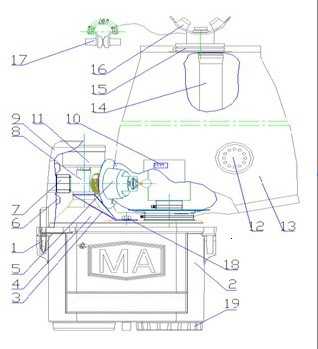

  2）壓縮氧自救器結構圖 2、主要部件的作用和工作原理
自救器主要由高壓系統、呼吸系統及CO2過濾系統組成：高壓系統包括氧氣瓶、氧氣瓶開關、減壓器、壓力表等。
呼吸系統由口具、鼻夾、呼吸軟管、氣囊、排氣閥及呼吸閥等組成。
清凈罐內裝入定量的、符合標準的CO2吸收劑形成CO2過濾系統。
平時所有系統裝置都裝在殼體內，使用者能通過上蓋上的觀察窗清楚地看到壓力表的壓力指示。在下殼上設有皮帶孔和背帶，使用者可固定在皮帶上或挎在肩上。
1）氧氣瓶及瓶閥
氧氣瓶是自救器的供氧源，其作用是儲存20MPa高壓醫用氧氣。使用時高壓氧氣經減壓器減壓后進入呼吸系統。
氣瓶閥與氧氣瓶連接在一起，瓶閥開啟方式采用旋轉式，使用時旋開閥門（反時針方向），氧氣經過濾網進入減壓器。
2）減壓器
減壓器是由優質材料制成。從氣瓶輸入的高壓氧氣經減壓器減壓成0.3±0.025 MPa低壓氣體并穩定在>1.2L/ min的流量范圍，進入呼吸系統供人使用。
注意：減壓器已調校好，不得隨意拆卸和調整。
3）清凈罐
清凈罐為下殼組的一部分，內裝氫氧化鈣吸收劑。清凈罐的作用是將人體呼出的有害氣體（主要是CO2）經過吸收劑凈化后的空氣又重新進入氣囊，供人體呼吸使用。
化學原理：CO2+Ca(OH)2=CaCO2+H2O+Q
注意：自救器吸收用Ca(OH)2的呼吸率為32%。
4）氣囊
氣囊由無毒無味的橡膠材料制成。它是隨佩帶者呼吸情況而起伏張縮為緩沖氣流的裝置，同時用來存儲來自清凈罐中經過凈化的空氣和來自減壓器減壓后的氧氣。此外，還起到收集水份的效果。
5）排氣閥
氣囊內有多余的氣體時，排氣閥將它排放到大氣中去，以減少系統的呼氣阻力。
排氣閥工作原理：排氣閥與氣囊相連，當氣囊內氣體壓力處于150～300Pa時，氣囊鼓起，排氣閥打開，將多余氣體排到大氣中，使氣囊始終處于規定的壓力狀態下。
6）口具和鼻夾：
口具是氣囊與人體器官的連接件，使用呼吸器時，口具應置于口中，橢圓形的口具片置于牙床與嘴唇之間，兩個凸出的嚼塊用牙咬住，既能防止口具脫落又能合嚴不漏氣。
鼻夾是一個由彈簧和兩端面有圓形溝槽的橡膠墊組成的，它的用途是夾住鼻子，防止外界有毒氣體從鼻孔吸入，實現用嘴呼吸（使其與外界大氣完全隔絕）
7）壓力表
用來指示氣瓶中的氧氣壓力，它是與氣瓶相連通的。
注意：使用前、使用中要隨時觀察壓力指示

4、工作原理
逆時針轉動開關旋扭6高壓氧氣就從氧氣瓶4流到減壓器5內，經減壓后，自動輸出1.2L/min進入氣囊13，用手指按補氣壓板10氧氣以60L/min進入氣囊13，手離開補氣壓板10，補氧停止。
本產品還具有自動補氧功能，當呼吸系統為負壓時，補氣壓板10向內收縮，壓迫補氣桿（在氣囊內）打開補氧機構，氧氣以60L/min流量流入氣囊，當氣囊鼓氣時，補氣壓板10離開補氣桿，補氣停止。如果呼吸系統內的氣壓超過一定值，氣體將從排氣閥12排出。
吸氣時氧氣從氣囊13，呼吸閥15，口具16進入人體，呼氣時氣體經過呼氣閥15，呼氣軟管14（氣囊內）進入清凈罐2，人體呼出的CO2被清凈罐2內裝的吸收劑吸收，余下的空氣進入氣囊與氣瓶內經減壓后的氧氣混合，供人體呼吸。如此反復完成人的呼吸循環，人體的呼吸與外界大氣完全隔絕。氧氣瓶內氧氣的儲氣量由壓力表11顯示。

三、技術要求
ZY30、ZY45、ZY60系列壓縮氧自救器結構、工作原理相同、主要技術參數見表

規格 型號	額定防護時間（min）（作功功率5W）	氧氣瓶充填壓力（MPa）	氣瓶儲氧量（L）	定量供氧量L ∕min	自動、手動供氧量L/ min	安全閥開放壓力MPa	排氣壓力Pa	外形尺寸mm	質量Kg
ZYX30	30	20	≥56	≥1.2	≥60	≥1	150～300	190×172×85	1.7
ZYX45	45		≥80					224×172×85	2.3
ZYX60	60		≥140					240×180×91	3.5

四、使用與操作
1、使用前的準備
1）在使用本儀器前，認真閱讀說明書，經過專業培訓，熟練掌握使用操作過程，以便在使用時能迅速、準確地完成佩戴操作，起到安全保護作用。
2）攜帶自救器下井前，觀察氧氣瓶壓力表11的指示值不得低于20 MPa。
3）檢查自救器氫氧化鈣吸收劑是否在有效期之內。
2、攜戴：將自救器系在腰帶上，背帶斜挎肩上，自救器攜帶在腰部右側。
3、使用方法
1）將佩戴在人體身上的自救器移至身體的
2）雙手分別捏住上蓋鎖扣迅速取下上蓋。
3）取下上蓋丟棄。
4）展開氣囊。注意氣囊不能扭折。
5）把口具放入口中，口具片應放在唇和下齒
6）逆時針旋動氧氣瓶開關旋扭，打開氧氣之間。牙齒緊緊咬住嚼塊，緊閉嘴唇，使之具瓶開關（必須完全打開），然后用手指按動有可靠的氣密性。補氣壓板，使氣囊迅速鼓起。
7）把鼻夾彈簧扳開，將鼻夾準確的夾住鼻孔，用嘴呼吸。
使用中如果看見氣囊在呼完氣后仍不太鼓或吸氣有憋氣感時，應及時用手動補氣壓板向氣囊補氣，直至氣囊鼓起（注意：手動補氣不要頻繁使用，以免浪費氧氣，縮短使用時間）；也可用力吸氣，氣囊吸癟后，補氣壓板壓迫補氣桿，也會自動補氣。
8）自救器佩戴完畢后選擇最短逃生路線，迅速逃離災區。
五、使用中的注意事項
1、在使用過程中要養成經常觀察壓力表的習慣，以掌握耗氧情況及撤離災區的時間。選擇到達新鮮風流最近路線。
2、嚴禁無故開啟，磕碰及坐壓自救器。
3、使用時保持沉著，在呼氣和吸氣時都要慢而深（即深呼吸）。口與自救器的距離不能過近，以免氣囊內的呼氣軟管打折，呼氣阻力增加。使自救器處在最佳狀態。在使用后期，清凈罐的溫度略有上升是正常的，不必緊張。
4、使用中應特別注意防止利器刺傷、劃傷氣囊。
5、在未到達安全地點時，嚴禁拿出口具說話，以免吸入有害氣體，造成安全事故。
6、在未到達安全地點時不要摘下自救器。
7、在低溫和高溫下使用自救器應遵守有關規定。

六、日常維護和保養
1、維護
⑴ 應經常檢查自救器，一般每隔一季度要檢查氧氣瓶壓力、正負壓氣密、排氣壓力、定量供氧等5項指標，發現氣瓶壓力下降立即充填氧氣（用于充填自救器的氧氣應符合GB 8982-1988標準的規定），發現達不到規定指標要進行調整和修理。如果在攜帶時遇到激烈撞擊等情況，對儀器性能有懷疑時，也要檢查上述5項指標，并進行修理。每隔3年要對氧氣瓶作水壓試驗。每隔一季度更換二氧化碳吸收劑。
⑵ 每次使用后都要更換符合MT 454-1995標準的二氧化碳吸收劑（吸收率應不低于32%），其余性能指標應符合有關規定。在裝填時邊震動邊裝填，吸收劑要裝滿裝實。裝實后蓋上底蓋19，并用專用搬手擰緊，保證氣密。
⑶ 氣瓶充氣方法：充氣時擰下壓帽18撥出氣瓶，卸下減壓器5，換上充氣接頭便可對氧瓶進行充填氧氣，壓力應在20MPa以上。氧氣瓶的充氣要同時符合氣瓶安全監察規程和GB 5099標準的規定。氧氣瓶充裝氧氣時應將氣瓶引入在防爆裝置箱內，進行充氣；如果沒有防爆裝置，充氣時人不能正對氣瓶，以防出現意外。
⑷ 在填充完氧氣和藥后進行組裝。在組裝時必須十分注意：安裝氣囊13內的呼氣軟管14時注意不能扭曲，否則會增加呼氣阻力，嚴重扭曲，會使呼氣氣路阻斷；把減壓器5擰緊在開關8上，把氣囊上的膠圈完全套入在減壓器的環形槽內。
⑸ 裝上蓋前先拿住口具16使氣囊逆時針繞壓力表上一周，口具的開口須朝上，要注意補氣壓板10須豎立放置，此時為最佳裝配位置。輕輕扣上上蓋9使儀器恢復完好狀態。（注意扣蓋時上、下蓋不要夾住氣囊）。
⑹ 自救器一旦使用，時間雖然不足額定防護時間，都應進行重新充氧、裝藥和檢驗，即按上述2、3項敘述進行。
2、清洗和消毒
每次使用后應對氣囊、口具進行清洗、消毒和干燥處理。
3、儀器檢驗
⑴ 組裝完后要對呼吸系統進行氣密校驗。在正壓980Pa或負壓-800Pa時，1min內水柱變化不超過50Pa為合格，校正壓氣密時關閉排氣閥。
檢驗方法：可用我公司的AHJ-3氧氣呼吸器校驗儀進行檢驗，將校驗儀接頭插入口具中，用軟管將校驗儀接頭與口具可靠氣密連接進行抽氣，抽到負壓為-800Pa時，在1min內水柱下降小于50Pa為負壓氣密合格，再向自救器充氣，當正壓為980Pa時，1min中內水柱下降小于50Pa時，為正壓氣密合格。
⑵ 檢查組裝完的儀器各零部件安裝是否正確。
⑶ 特別注意檢查安全帽是否擰緊。

七、故障分析與排除

序號	故障現象	原因分析	排除方法
1	低壓系統不氣密	1、氣囊破裂或老化2、橡膠件老化3、排氣閥排氣片損壞或安裝不當4、清凈罐破裂5、各卡箍未上緊	檢查引起該故障原因的零部件，可修復的修復、不可修復的更換
2	氧氣瓶開關打開時減壓器與開關連接處漏氣	1、套在減壓器上的O型圈損壞或有雜物2、減壓器未擰緊	更換O型圈或清洗、擰緊減壓器
3	氧氣瓶開關	1、開關軸上的O型圈損壞2、安全帽處的兩個密封墊損壞或安全帽未擰緊	更換O型圈、密封墊擰緊安全帽
4	高壓系統漏氣	1、氧氣瓶漏氣2、瓶開關關閉不嚴3、瓶開關漏氣4、壓力表漏氣5、各密封圈損壞	更換氧氣瓶、更換開關軸、更換壓力表、更換密封圈
5	呼氣阻力大	1、氣囊內呼氣軟管裝扭了  2、裝藥時將呼氣管堵塞 3、呼氣閥粘聯	1、將呼氣軟管理順裝好2、檢查藥罐中的呼氣罐是否堵塞3、檢查清洗呼氣閥
6	吸氣阻力大	1、吸氣閥粘聯2、減壓器進出氣孔有贓物堵塞	清洗吸氣閥將減壓器返回我公司檢查維修

八、運輸與貯存
1、該儀器包裝適用于適于汽車、火車、輪船等運輸工具。搬運時防止劇烈振動和沖擊，運輸中要求防雨，嚴禁與其它有害氣體或具有腐蝕性物質及油類物質混裝。
2、該儀器放置在無雨雪侵入，空氣流通，無有害物質及油類物質的干燥、清潔倉庫中。
3、貯存溫度為： -20～＋40℃。
九、開箱及檢查
用戶收到本儀器由專人進行開箱檢查，首先檢查包裝箱是否完好，然后打開包裝箱，按裝箱單清點技術文件和配套產品及配件是否齊全，并進行登記，若有不符按規定程序及時辦理有關補貨、索賠等手續。
驗貨完畢，對儀器進行性能檢查，若有質量問題及時與供貨單位聯系。
十、售后服務
1、在用戶遵守產品的保管、安裝、使用和運輸規定的情況下，自發貨之日起，一年內因產品制造質量問題而發生損壞、不能工作，我公司無償為用戶更換零部件和維修本產品。
2、終生提供零配件和產品維修服務。
3、免費提供技術咨詢和技術培訓。
4、高素質的服務隊伍，堅持售前、售中、售后“三服務原則”。售后服務熱線24小時值守， 8小時回復用戶.
