GZY型振動給料機

　　GZY型振動給料機型號：GZY0510、GZY0815、GZY1015、GZY1020、GZY1030、GZY1220、GZY1225、GZY1525、GZY1530、GZY1533、GZY1539、GZY1830、GZY2025、GZY2225、GZY2525、GZY2830、GZY3030.振動給料機型號齊全，GZY型振動給料機廠家價格直銷，歡迎來電訂購GZY型振動給料機

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

GZY型振動給料機說明書

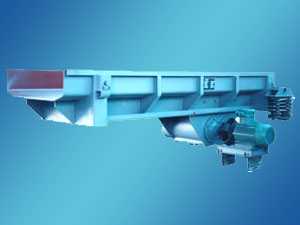

GZY型振動給料機

GZY型振動給料機|GZY3030振動給料機

GZY型振動給料機是引進國外先進技術開發的新型煤炭、礦山給料設備，該機采用一臺Y系列普通電動機分離拖動，電動機不參振，驅動箱式激振器產生的激振力使物料沿激振夾角作拋擲運動。按用戶要求，安裝形式有前吊后座、前座后吊、全座、全吊四種；電機可左裝和右裝，可用普通型或防爆型；溜槽閘門分手動和電液兩種。該設備處理量大、噪音小、能耗低、動負荷小，適用于水分高（含水30%）、含泥量大（含泥50%）粘性物料的給送。

GZY型振動給料機特點與結構

　　1. 給料槽為鋼板、支承梁、筋坂等組成的焊接結構，兩端焊有4個托架，支承在彈簧支座上。振動器為雙軸強迫同步的塊偏心振動器，兩根軸上的偏心塊齒輪裝置保持反向旋轉。振動器運動軌跡為與槽體成30度角的直線，給料機的入料端和出料端的運動軌跡呈扁平的橢圓形。
　　2. 振動器通過彈性聯軸器與固定的底架上的電動機相連接。
　　3. 給料機可以?xún)啥硕疾捎米街С�，也可以一端采用座式支承，一端采用吊掛式支承。也可以�(xún)啥硕疾捎玫鯍焓街С�。由用�?hù)根據安裝現場情況選定。
　　4. 振動器的齒輪和軸承采用稀油油池和飛濺潤滑，和給料機配套的倉口閘門采用電動推桿拉動閘板
GZY型振動給料機用途
GZY系列振動給料機廣泛應用于選礦、冶金、煤炭、化工、建材、采石等工業部門，用來完成各種散粒物料的給料與配料。

GZY系列振動給料機型號含義

GZY型振動給料機主要技術參數

項目型號	給料量t/h		給料粒度 mm	安裝角度	雙振幅 mm	振動頻率 r/min	電動機		給料機重量 kg	溜槽閘門重量 kg
項目型號	水平	10°	給料粒度 mm	安裝角度	雙振幅 mm	振動頻率 r/min	型號	功率	給料機重量 kg	溜槽閘門重量 kg
GZY0510	60	100	0-200	0-10°	4-8	940	Y112M-6	2.2	480	510
GZY0815	100	160	0-250	0-10°	4-8	940	Y112M-6	2.2	770	770
GZY1015	130	260	0-300	0-10°	4-8	940	Y112M-6	2.2	1035	1120
GZY1020	250	460	0-300	0-10°	4-8	960	Y132M1-6	4	1120	1180
GZY1030	250	460	0-300	0-10°	4-8	960	Y132M1-6	4	1480	1430
GZY1220	340	650	0-300	0-10°	4-8	960	Y132M1-6	4	1450	1340
GZY1225	420	850	0-300	0-10°	4-8	960	Y132M1-6	4	1560	1480
GZY1525	460	1100	0-300	0-10°	4-8	970	Y160M-6	7.5	1790	1985
GZY1530	550	1200	0-300	0-10°	4-8	970	Y160M-6	7.5	1910	2050
GZY1830	560	1300	0-300	0-10°	4-8	970	Y160M-6	7.5	2370	2270
GZY2025	600	1500	0-300	0-10°	4-8	970	Y160M-6	7.5	2930	1920
GZY2225	700	1650	0-300	0-10°	4-8	970	Y160M-6	7.5	3278	2070
GZY2525	850	1800	0-300	0-10°	4-8	970	Y160M-6	7.5	3540

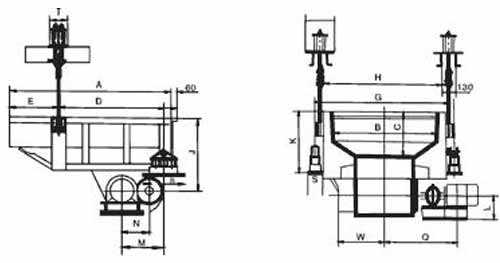

GZY系列振動給料機尺寸:

型號	處理量t/h			雙振幅 mm	電動機		主要尺寸 mm
	槽體傾角 d				電動機		A	B	C	D	E	F
	0°	5°	10°		型號	功率（kW）	A	B	C	D	E	F
GZY 0510	60	80	100	60	Y112M-6	2.2	1000	500	200	700	220	120
GZY 0815	100	120	160	100	Y112M-6	2.2	1500	800	200	1140	290	130
GZY 1015	130	180	260	130	Y112M-6	2.2	1500	1000	200	1140	290	130
GZY 1020	250	310	460	250	Y132M-6	4	2000	1000	280	1500	433	127
GZY 1220	340	480	650	340	Y132M-6	4	2000	1200	280	1500	433	127
GZY 1525	420	550	850	420	Y132M-6	4	2500	1500	280	2000	433	127
GZY 1225	460	810	1100	460	Y160M-6	4	2500	1200	328	2000	433	127
GZY 1530	550	850	1200	550	Y160M-6	7.5	3000	1500	328	2513	420	127
GZY 1830	560	860	1300	560	Y160M-6	7.5	3000	1800	328	2513	420	127
GZY 2025	600	950	1500	600	Y160M-6	7.5	2500	2000	280	1980	443	137
GZY 2225	700	1000	1650	700	Y160M-6	7.5	2500	2200	280	1980	443	137
GZY 2525	820	1150	1800	820	Y160M-6	7.5	2500	2500	280	1980	443	137
GZY 2830	950	1300	2200	950	Y160L-6	11	3000	2800	300	2500	433	137
GZY 3030	1000	1600	2500	1000	Y160L-6	11	3000	3000	300	2500	433	127

型號	給料能力 t／h	給料粒度 mm	電動機			主要尺寸 mm
型號	給料能力 t／h	給料粒度 mm	型號	功率 kw	轉速 r/min	A	B	C	D	E	F	G	H	I	P	S	d
GZY1533	300	<600	418	930	800	3350	1500	600	513	520	305	2361	1685	1640	2982	1179	10
GZY1539	300-1200	≤200	515	1100	1000	3960	1500	330	620	617	350	2820	1638	2070	3520	1266	10

注：GZY產品已用于鞍鋼新1#、2#、3#高爐。

GZY系列振動給料機使用說明書.doc
