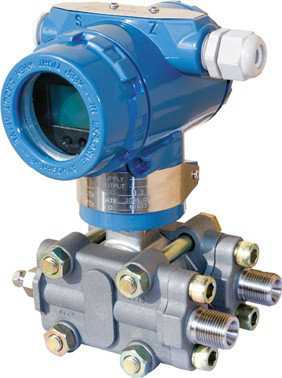

ZL1151/3351DP型智能差壓變送器

ZL1151/3351DP型智能差壓變送器|智能差壓變送器

ZL1151/3351DP型智能型差壓變送器用于測量液體、或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。
ST1151/3351DP智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。
ZL1151/3351DP現場可調式智能差壓變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。

性能規格
（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。
.1. 參考精度
1.1.1. 數字、智能：±0.1%校驗量程
1.1.2. 模擬、線性：±0.2%校驗量程
1.2. 穩定性
1.2.1. 數字、智能：6個月，±0.1%URL
1.2.2. 模擬、線性：6個月，±0.2%URL
1.3. 環境溫度影響
1.3.1. 數字、智能
零點誤差：±0.2%URL/56℃
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃
1.3.2.模擬、線性
零點誤差：±0.5%URL/56℃
總體誤差：±(0.5%URL+0.5%校驗量程)/56℃
1.4. 靜壓影響
1.4.1.零點：
對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL。零點誤差可在線通過重新調零來修正。
1.4.2.量程：
可修正至±0.25%輸出讀數/6895kPa，對于量程3，可修正至±0.5%輸出讀數/6895kPa
1.5. 振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
1.6. 電源影響
小于±0.005%輸出量程/伏特。
1.7. 負載影響：
沒有負載影響，除非電源電壓有變化。
1.8. 電磁干擾/射頻干擾（EMI/RFI影響）
由20至1000MHz，場強達至30V/M時，
輸出漂移小于±0.1%量程。
1.9. 安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。
2. 功能規格
2.1. 測量范圍：差壓：0-1.3～6890KPa
靜壓：4、10、14MPa
2.2. 零點與量程
2.2.1.數字、智能：
可用本機量程和零點按鈕調整，或用HART手操器遠程調整。
2.2.2.模擬、線性：
量程和零點連續可調。
2.3. 零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。
2.4. 輸出
數字、智能：
4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。
模擬、線性：
4～20mA DC,與過程壓力成線性。

特點分析
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

性能參數
測量速率：0.2S 　
l 小型化（2.4kg）全不銹鋼法蘭，易于安裝 　
l 過程連接與其它產品兼容，實現最佳測量 　
l 世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性 　
l 采用16位計算機的智能變送器 　
l 標準4~20mA，帶有基于HART協議的數字信號，遠程操控.
l 支持向現場總線與基于現場控制的技術的升級。

選型方式

ZL1151/3351DP	差壓變送器
	代碼	量程范圍KPa
3	0-1.3～7.5
4	0-6.2～37.4
5	0-31.1～186.8
6	0-117～690
7	0-345～2068
8	0-1170～6890
	代碼	輸出
E	4-20mA
S	智能式
	代號	結構材料
法蘭和接頭	排氣/排液閥	隔離膜片	灌充液體
22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
23	316不銹鋼	316不銹鋼	哈氏合金C
24	316不銹鋼	316不銹鋼	蒙乃爾
25	316不銹鋼	316不銹鋼	鉭
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	鉭
44	蒙乃爾	蒙乃爾	蒙乃爾
	代號	最大工作壓力MPa
B-	4
C-	10
D-	14
	代碼	選項
M1	0-100%線性指示表
M2	LCD顯示表
M3	LCD顯示表
B1	管裝彎支架
B2	板裝彎支架
B3	管裝平支架
D1	側面泄放閥在壓力室上部
D2	側面泄放閥在壓力室下部
不注	1/2NPT錐管螺紋接頭
C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
d	隔爆型dⅡBT4
i	本安型iaⅡCT6
J	流量變送器4-20mA開方輸出
s	不銹鋼三閥組

卓力工礦是國內知名ZL1151/3351DP型智能差壓變送器生產廠家，有豐富的經驗為客戶提供高品質的ZL1151/3351DP型智能差壓變送器及完善的售后服務，如果您想了解最新ZL1151/3351DP型智能差壓變送器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ZL1151/3351DP型智能差壓變送器發貨時間？ ZL1151/3351DP型智能差壓變送器售后保障？ ZL1151/3351DP型智能差壓變送器訂貨需要提供什么信息？

產品標簽：ZL1151/3351DP型智能差壓變送器| 智能差壓變送器
