● 系統概述
KT109R型礦用無線通信系統是卓力工礦與摩托羅拉公司合作開發的新一代礦用無線通信系統。該系統以光纖網絡為骨干（接入現有工業環網或獨立），以無線網絡為延伸，在煤礦井下設立若干基站，通過無線通信手段，為實現人員的語音通訊，人員監測，數字化視頻監控及環境監測等提供了一個共用的平臺；也為實現生產調度，應急救援與安全監控提供良好的應用基礎。

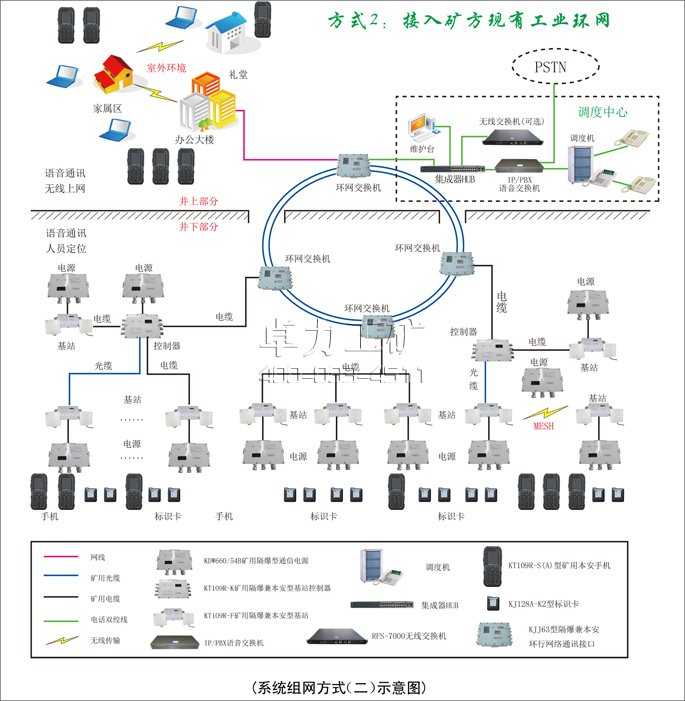

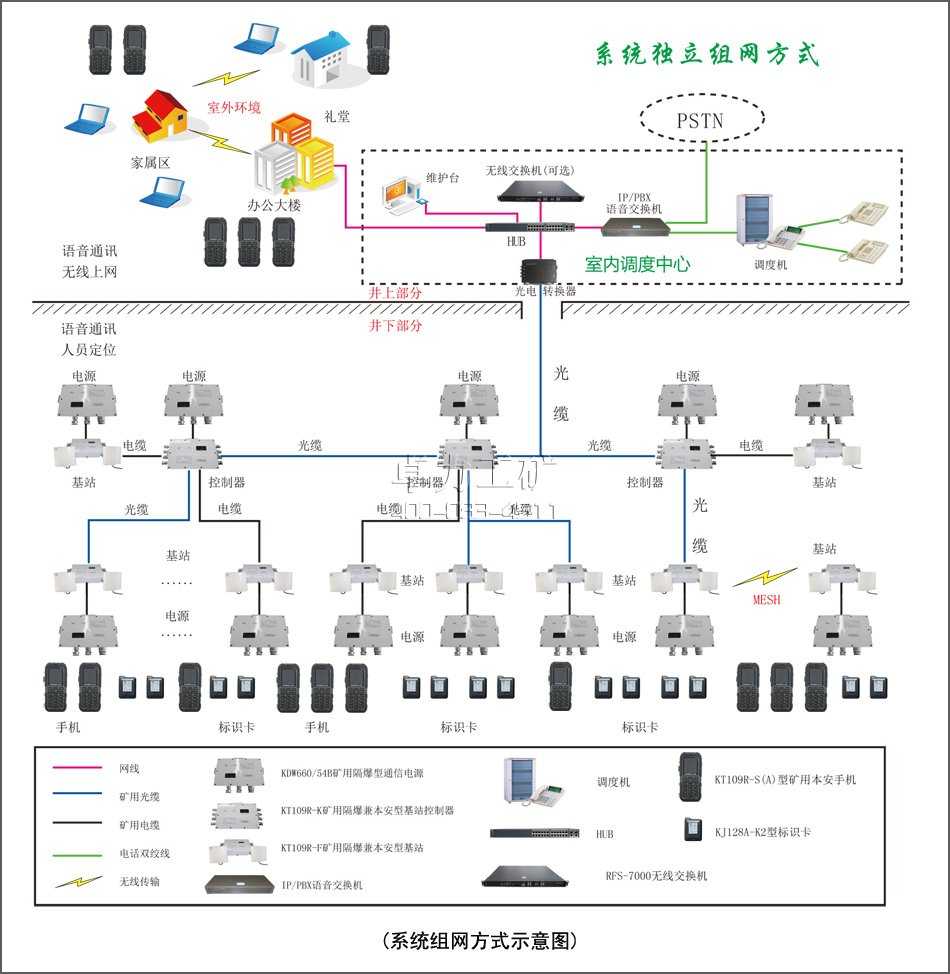

● 系統組網方式

1. 系統組成

KT109R型礦用無線通信系統由井上設備和井下設備兩部分組成。
（一）井上設備

井上設備由監控主機、無線交換機、IP/PBX語音交換機、光電轉換器、地面大/小基站、UPS電源、打印機、避雷器等組成。

1、監控主機

監控主機（安裝KT109R型礦用無線通信系統軟件），能夠實現系統的配置與管理。管理人員根據軟件界面可清晰的了解設備和人員的運行分布狀況，從而能夠及時指導人員工作。

2、無線交換機

無線交換機能夠提供多基站、多任務、多網絡管理處理功能。強大的處理能力能夠支持多個無線網絡的無縫漫游，并提供安全的、易管理的網絡。無線交換機可插拔式光模塊安裝方式，能夠方便的接駁各種類型的光纖網絡。狀態指示燈能夠清晰明了的反應系統運行狀況。

3、IP/PBX網絡語音交換機

IP/PBX網絡語音交換機是完全將語音通信集成到數據網絡中，從而將分布在各個區域員工的語音和數據集成在一個網絡進行通信，并能夠使傳統的調度電話系統融入到此新網絡，實現生產調度及人員管理。

4、集線器（HUB）

集線器（即數據交換機）將監控調度中心各個網絡終端聯合集中，完成各類復雜數據的交互。

5、光電轉換器

光電轉換器將監控調度中心及各個網絡終端的接收來的電信號轉換成光信號，繼而通過單模光纜傳輸到地下工作基站。

6、地面大/小基站

針對地面空曠、樓宇多、話務量大等特點，系統采用大基站（500mW）進行信號覆蓋，以減小基站數量；對于狹小、偏僻、大基站信號較弱區域采用小基站（100mW）進行補盲以增強信號質量，達到整個井上區域無盲區覆蓋，確保通信質量。

一般情況下，大基站覆蓋半徑為300米～500米，供電為220V交流電；小基站覆蓋半徑為80米～100米，采用POE供電。

（二）井下設備

井下設備主要由KT109R-F礦用隔爆兼本安型無線基站、KT109R-K礦用隔爆兼本安型無線基站控制器、KDW660/54B礦用隔爆型通信電源、KT109R-S(A)型礦用本安手機、KJ128A-K2型標識卡、接線盒等組成。

1、KT109R-F礦用隔爆兼本安型無線基站

基站是整個系統無線信號接入點，實現與終端的數據交互。基站采用最新的WIFI通信技術，能夠大大提高無線通信的安全性和擴展性。基站連接可采用光纜、電纜、無線MESH等方式，可根據實際環境進行配置。

KT109R-F指標：

工作電壓：DC 54V 工作電流：≤ 350 mA 百兆以太網電口：1個

電纜傳輸距離： 100m 百兆以太網光口：1個光纜傳輸距離：≥ 15 km

語音通信無線參數：

工作信道：13個工作頻率：（2.412～2.472） GHz

發射場強：（-40～-10）dBm 接收靈敏度：≤-75

每臺基站下可同時通話原手機數量：5對

人員管理無線參數：

無線接收距離：≥ 30 m 最大位移速度：≥ 5 m/s 并發識別數量：≥ 80 張

無線接收頻率:(2.405±0.03) GHz 接收靈敏度：≤-80 標識卡數據貯存時間：≥ 2h

2、KT109R-K礦用隔爆兼本安型無線基站控制器

無線基站控制器是基站之間相互通信的紐帶，其強大的轉包能力保證數據的準確性和高吞吐量。其六路光口可組成光傳輸網絡，也可接入無線基站或任何光傳輸設備。其組成的百兆以太網絡可滿足各種數字信號傳輸。

KT109R-K 指標：

額定工作電壓：DC 54V 工作電流：≤ 300 mA 百兆以太網電口：2個

電纜傳輸距離： 100m 百兆以太網光口：6個光纜傳輸距離：≥ 15 km

3、KDW660/54B礦用隔爆型通信電源

電源采用三路交流電源輸入（AC127V、AC380V、AC660V），提供一路穩定的DC54V輸出，提供給基站和控制器工作。采用不間斷供電設計，后備電池可保證井下斷電后設備仍能工作不低于2小時。

KDW660/54B 指標：

輸入電壓：AC127V/AC380V/AV660V 額定輸出電壓：DC54V 開路電壓：≤ 55V

額定輸出電流：350mA 過流保護值：≤ 2.5A 最大輸出功率：60W

4、KT109R-S(A)型礦用本安手機

系統語音終端，采用礦用本安設計，輕便小巧，便于攜帶。采用IEEE802.11協議設計，其安全型和抗干擾性超過以往手機。手機具有通話清晰、接收靈敏度高、通訊距離遠等特點。手機終端憑借多功能應用平臺，可擴展短信群發、上網等功能。

KT109R-S(A)指標：

額定工作電壓：DC 3.7V 最大工作電流：≤ 650 mA 待機電流：≤ 80 mA

振鈴響度：≥70 dB 待機時間：72h 工作信道：13個

發射場強：（-40～-10）dBm 接收靈敏度:≤-75

通訊距離：≥100米工作頻率:(2.412～2.472) GHz

5、KJ128A-K2型標識卡

標識卡采用微型封裝，方便攜帶（可以佩戴在腰間）。標識卡不間斷發射代表人員身份信息的編碼，并有狀態指示燈提示是否工作正常。標識卡采用低功耗、半休眠狀態工作，并具有多個工作信道。標識卡具有抗干擾性，其可靠的通信協議能夠保證其在復雜的環境中不被漏讀。標識卡可更換電池，發射功率小（1mW）,對佩戴者無輻射傷害。

KJ128A-K2指標：

工作電壓：DC3V 休眠電流：≤ 25μA 工作電流：≤ 45 mA

信號發射間隔：3s 電池工作時間：≥2年
6、KJ128A-K3標識卡

KJ128A-K3標識卡間斷地發射代表自身ID的無線信息，它必須與KJ128A–F(A)礦用本安型傳輸分站和KJ128A-F1(A)礦用本安型讀卡分站配套使用。標識卡為礦用本質安全型，適合于具有瓦斯，煤塵爆炸危險的礦井中使用。
KJ128A-K3指標：主要技術指標，符合MT/T 1103-2009第5.5的相關規定（5.5.1、5.5.5、5.5.9除外）。。
１.1 工作電壓：DC 3.0V；
１.2 工作電流：
　　a)  正常工作狀態：啟動狀態時不大于10 mA，發射時不大于45 mA，接收狀態時不大于55 mA，休眠時不大于25 uA。
　　b)  緊急呼救狀態：啟動狀態時不大于10mA，發射時不大于45mA，接收狀態時不大于55 mA，休眠時不大于25 uA。
　　c)  緊急被呼狀態，蜂鳴器電流不大于20mA。
１.3 工作頻率：（2.405±0.05）GHz；
１.4 發射場強：(-45±10)dBm/m；
１.5 接收靈敏度：≤-85dBm/m
１.6 發射距離：空曠無干擾處與讀卡分站通信距離不小于25米
１.7 最大位移速度:不小于5m/s
１.8 調制方式：O-QPSK；
１.9 編碼范圍：1～8000
１.10工作方式：
　a)  正常工作狀態：啟動運行時間（13-16）ms；發射時間（1-1.5）ms；接收時間（5-7）ms；休眠時間（2.9-3.4）s；以此循環。
　b)  緊急呼救狀態：啟動運行時間（13-16）ms；發射時間（1-1.5）ms；接收時間（5-7）ms；休眠時間（1.9-2.4）s；以此循環。
１.11 電池組參數：
a）電池組型號規格：2節7號堿性鋅錳電池（LR03/AAA1.5V）
b）電池組最高開路電壓：DC3.4V；
c）電池容量：1Ah；
　　d) 電池壽命：不小于６個月（可更換電池）。
4.12  工　工作指示：每28～35秒綠燈閃爍一次表示標識卡工作正常；每2～4秒左右紅燈閃爍一次，表示正常工作但處于低電量狀態，此時的工作電壓值為（2.4～2.5）V。緊急呼救狀態時，紅燈1s閃爍一次。

2.     系統設備表

序號	設備材料名稱	單位	數量	備注
一、	地面設備
1	IP/PBX網絡語音交換機	臺	1	必配
2	無線交換機	臺	1	基站數大于30臺或手機超過250部時需配置
3	維護臺	臺	1
4	集線器	臺	1
5	地面大基站/小基站	臺

序號	設備材料名稱	單位	數量	備注
一、	井下設備
1	KT109R-F礦用隔爆兼本安型無線基站	臺
2	KT109R-K礦用隔爆兼本安型無線基站控制器	臺
3	KDW660/54B礦用隔爆型通信電源	臺
4	KT109R-S（A）型礦用本安手機	個
5	KJ128A-K2標識卡	個
6	KJ128A-K3標識卡	個
7	礦用電纜、光纜	千米

使用時注意KT109R-F基站的內部AP配置：

胖AP：系統使用的產品配置里，無“無線交換機”，且系統基站的數量不能超過30臺；

瘦AP：系統使用的產品配置里，必須與“無線交換機”配合使用。

● 系統指標

用戶容量： 50～1000 用戶數（可擴展容量）

傳輸距離：地面機房到井下最遠基站距離：不小于30 km

基站和基站之間距離：不小于400 m

基站和標識卡通信距離：不小于30 m

基站與控制器的有線傳輸距離：電纜：100 m；光纜：15 km

MESH距離：不低于300 m

單個基站注冊手機數：16部

標識卡并發數：不少于80個

系統可連接控制器數量：32臺

1臺控制器可連接基站數：4臺～6臺

基站雙定向天線的增益：12 dBi

基站切換：無縫切換

系統傳輸介質：礦用光纜（衰減系數≤0.5 dBm/km ）、礦用通信雙絞線

無線工作頻段：2.4 GHz/5.8 GHz

● 系統功能

（一）、語音通訊功能

1. 手機與手機通訊；

可實現系統內部手機之間的相互通訊；

2. 手機與固定電話通訊；

可與現有調度機進行對接，實現手機與固定電話的通訊；

3.調度功能；

可實現強插、強拆、強接、廣播、電話會議等調度功能；

4. 短信功能；

可實現點對點短信及漏接電話短信提醒功能；

（二）、人員監測功能；

1. 考勤功能；

能夠準確統計礦工下井、升井時間，并可按班次、部門、人員生成考勤統計報表。

2. 定位功能；

能夠實時對井下重點、禁止、普通等工作區域的工作人員進行監測；

能夠實時監測井下人員位置分布、流動情況進行監測；

能夠查詢人員歷史行進軌跡情況；

3. 圖形功能

系統具有模擬動畫顯示功能。圖形可實現放大、縮小等操作，可把礦方提供的CAD礦井圖形導入系統作為
人員行進的底圖；可以根據部門、班次等情況，在一張圖上同時查看多個人員的歷史運動軌跡；

（三）、聯網功能

1. 系統可接入礦井工業以太網；

2. 礦上現有的瓦斯監控分站可接入本系統，利用本系統的光纖網絡進行傳輸；

（四）、其他功能

1. 無線網絡

在井上，筆記本或高檔手機可實現無線上網功能；

2. 視頻傳輸

系統中可擴展傳輸視頻監控功能,以TCP/IP協議、光纖、WiFi等不同方式將數據傳輸到監控室。

3.抗噪聲擴音裝置

系統中可擴展網絡化的抗噪聲話機、話站，更加完善煤礦通訊網絡。

● 系統特點

1. 穩定性高

本系統是我公司與摩托羅拉公司合作開發,產品具有極高的穩定性。平均無故障時間（MTBF）>65000小時。

2. 組網靈活

本系統既可接入礦方現有的工業環網，又可獨立組網。基站有光纜與電纜接口。當某些基站無法布線時（如風門），基站可采用無線接續（MESH）方式傳輸信號。
