●系統介紹：



     KJ70N煤礦安全監控系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集瓦斯、風速、負壓、溫度、一氧化碳等環境參數，以及設備開停、供電狀態等生產參數，可以控制設備的通、斷電，是煤礦安全生產的必備設備。

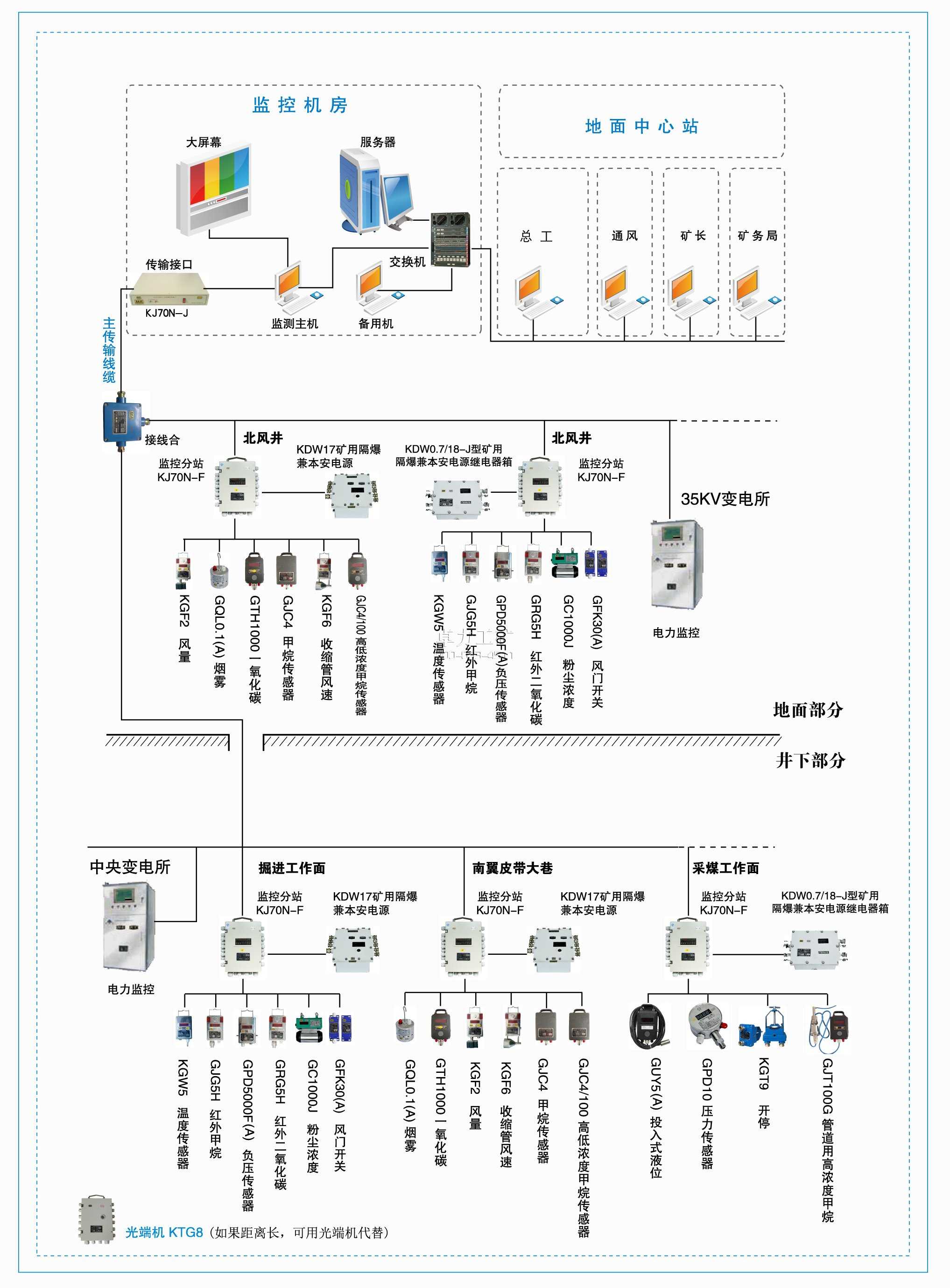

●系統構成：



KJ70N煤礦安全監控系統由以下四部分組成：



1．監控計算機、網絡及軟件；



2. 傳輸接口及傳輸電纜；



3．供電電源及數據采集分站；



4.  各種傳感器及執行器。



傳感器的作用將瓦斯、風速、開停等物理量轉換成電信號（頻率信號200Hz~1000Hz或者開關量信號0mA/5mA、無源觸點）并將信號傳到分站；電源給分站供電，并通過分站給傳感器供電。分站對傳感器的信號進行采集，將采集數據傳給地面計算機，同時根據地面計算機的指令和采集數據進行開出控制；傳輸接口將地面計算機的非安全信號與井下分站的安全信號隔離開來，同時具有雙向驅動功能。計算機通過傳輸接口與井下分站通訊，發送配置及控制命令，提取數據及工作狀態，并將數據進行存儲、顯示打印及在網絡上共享。





●系統特點：



1).  KJ70N煤礦安全監控系統及配套設備符合最新《煤礦安全規程》的要求，所有設備已取得煤安標志及防爆合格證



2).  KJ70N煤礦安全監控系統嚴格按照《AQ6201-2006 煤礦安全監控系統通用技術要求》的規定執行。





3).  KJ70N煤礦安全監控系統配套設備嚴格按照《AQ1029-2007系統儀器使用規范》、《MT/T1004-2006    煤礦安全生產監控系統通用技術要求》、《MT/T1006-2006礦用分站》《MT/T1007-2006礦用信息傳輸接口》《MT/T1008-2006煤礦安全生產監控系統軟件通用技術要求》等規定執行。



4).  KJ70N煤礦安全監控系統軟件選用先進成熟的高級編程軟件為平臺進行開發，操作簡單、功能強大、界面美觀，具有語音報警功能。





5).  KJ70N煤礦安全監控系統具有雙機熱備功能,采用雙機熱備方式工作，由監控主機、備機以及服務器組成。





6).  KJ70N煤礦安全監控系統可監測瓦斯、風速、負壓、一氧化碳、煙霧、溫度、風門開關等環境參數，也可監測煤倉煤位、水倉水位、壓風機風壓、箕斗計數、各種機電設備開停等生產參數和電壓、電流、功率、電度等電量參數，以及膠帶跑偏、膠帶速度，軸承溫度、機頭堆煤等各種機電設備的運行情況。





7).  KJ70N煤礦安全監控系統配備單獨的繪圖軟件。所有的動態、靜態圖形都可由礦方操作人員繪制，同時繪圖軟件能將CAD、MapInfo兩種常用的矢量圖導入系統，系統支持多種圖形格式(bmp、jpg、gif等)





8).  KJ70N煤礦安全監控系統中心站軟件運行在Windows操作系統，數據庫SQL Server2000，整個軟件采用B/S的方式，監測終端人機界面十分友好，系統的所有顯示和打印全部是中文，操作人員在操作過程中只要用鼠標器進行簡單的點擊即可，任何人都可方便使用，即使有錯誤的操作也不會影響系統的正常工作。為了確保系統配置等信息不被破壞，為專門從事系統配置的礦方主管人員配備口令（或密碼），只有口令正確才能進入系統配置等的操作。

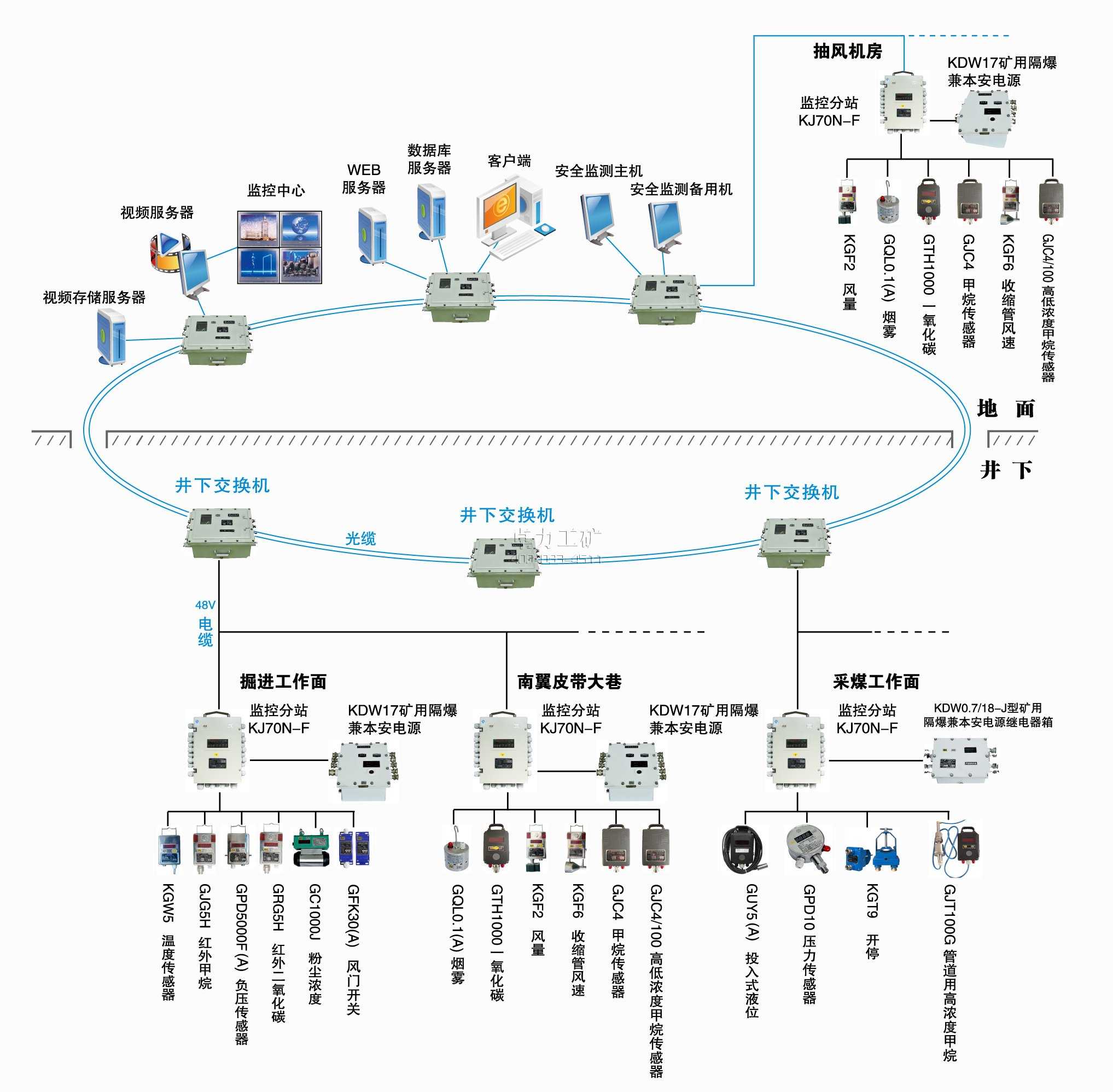

9).  KJ70N煤礦安全監控系統具備接入局域網與數據上傳功能,礦局域網的所有終端在授權情況下能夠查閱系統的所有數據（包括動態圖、報表）。





10). KJ70N煤礦安全監控系統采用數據庫方式存儲數據，數據庫具有網絡共享、便于數據保存和管理、便于用戶二次數據開發、為專家系統提供開放式的數據結構。





11). KJ70N煤礦安全監控系統具有對瓦斯抽（采）放量的計算與統計功能，系統直接監測到的流量為工況流量，可計算出標準流量，瞬時流量與瓦斯?jié)舛扔?jì)算抽放純流量。系統可統計日抽放混量、月抽放混量、日抽放純量和月抽放純量，并提供各類報表。





12). KJ70N煤礦安全監控系統系統具有短消息收發功能，可以將異常數據以短消息的方式發送到管理人員的手機上。





13).  全隔離式監控分站，由大容量多路不間斷電源集中供電；分站在接傳感器時可不區分開關量、模擬量；分站在配接各種傳感器時能適應頻率、電壓、電流等多種信號制，使用方便靈活，以充分提高分站端口的利用率，使系統設計更加優化。





14).  井下分站具有輸入、輸出信號的數據存儲功能，當系統地面中心站監控主機出現故障時，或井上、井下失去通信聯絡時，分站能存儲最新兩小時數據，恢復通信后可將此數據傳回中心站主機，以彌補歷史數據。





15). 分站具有第二傳輸接口，可以接子站或智能傳感器。





16). 特有的電源繼電器箱設計，將不間斷電源和斷電器組合在一起，內有斷電反饋信號，能真實反應被控設備的工作狀態，降低了成本提高了性能價格比。





17).系統同時具有自動、手動斷電,可實現本地、異地、區域斷電。



18). 系統可以實現一對多、多對一及多對多的斷電控制方式。





19). 安全監控設備具有故障閉鎖功能：當與閉鎖控制有關的設備未投入正常運行或故障時，切斷該監控設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖；當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。





20). 分站能實現風電瓦斯閉鎖及斷電儀的所有功能；風電瓦斯閉鎖及斷電儀可脫離系統獨立運行，烷超限斷電及>甲烷風電閉鎖的控制執行時間不大于2s。





21). 大容量多路礦用隔爆兼本安電源，備用時間長達4小時。





22). 斷電執行器可徹底解決饋電傳感器受屏蔽電纜限制，無法真實準確測量井下設備的饋電狀態的問題。





23). 本公司傳感器系列齊全，所有傳感器均為我公司自行研制并生產，系統的兼容性好，配套性及可靠性高，同時傳感器均為智能遙控型，用戶使用維護方便。





24). 長期從事煤礦安全監測監控系統的研制、生產在安全監測監控方面積累了豐富經驗。特殊的設計，經得起惡劣環境的考驗。





25). 我公司產品遍布全國各地，有經驗豐富的技術人員在全國巡回服務，主要產煤區設有售后服務站，確保我們的產品正常可靠運行。





●系統配置清單
