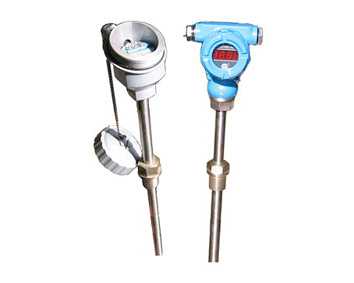

一體化溫度變送器
一體化熱電阻溫度變送器是體積比較小的、可以安裝到熱電阻的接線盒內的溫度變送器。一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫熱電阻信號轉換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。
一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化溫度變送器的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可應用戶要求做成防爆型或防火型測量儀表。
一體式
一體化安裝形式，體積緊湊、高性價比，經濟實用、輸出二線制4～20mA信號,按符合國際IEC標準的最新防爆規程GB3836設計; 防爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。適用于　dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
產品特點
◇ 安裝簡單，多種測溫范圍可選
◇ 氣液兩用，與316L兼容的任何介質
◇ 多種線性模擬量信號可選
◇ 反應速度快、精確度高
◇ 長期穩定性好、低能耗、體積小
應用范圍
◇ 管道與通風系統
◇ 液壓與氣動系統
◇ 冷卻系統與加熱系統
◇ 供水與熱水系統
◇ 空調系統
◇ 自動化系統溫度測量與控制
技術參數

項目名稱	參數
標準量程	測量范圍（℃）：-50~0；-50~50；0~50；0~80；0~100；0~120；0~150；0~200；
	安裝方式：插入式 插入深度(mm)：50mm(典型螺紋以外)；可按用戶要求定制
	探頭尺寸(mm)：Φ6、Φ8
技術指標	傳感器	Pt100或Pt1000
	信號輸出	4~20mA 0~5VDC 0~10VDC
	信號線規格	2wire 3wire 3wire
	供電電壓	9~30VDC 9~30VDC 15~30VDC
	精度	±0.1%FS ±0.3%FS ±0.5%FS
	耐壓	典型：40bar(Max：300bar)
	長期穩定性（1年）	±0.1%FS
	響應時間	T=50℃ 2.3s；T=90℃ 5.4s
	電氣保護	反極性及過載保護，可選浪涌電壓保護
	環境溫度	-40~+85℃
	儲存溫度	-40~+125℃
	外殼材料	316不銹鋼
	觸液部分材料	316L不銹鋼
	防護等級	IP65

卓力工礦是國內知名一體化溫度變送器生產廠家，有豐富的經驗為客戶提供高品質的一體化溫度變送器及完善的售后服務，如果您想了解最新一體化溫度變送器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：一體化溫度變送器發貨時間？ 一體化溫度變送器售后保障？ 一體化溫度變送器訂貨需要提供什么信息？
