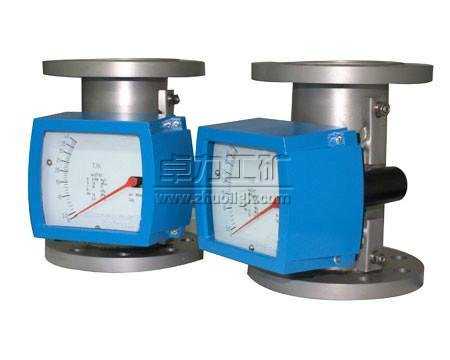

金屬管浮子流量計

　　金屬管浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。金屬管浮子流量計全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

金屬管浮子流量計說明書

金屬管浮子流量計

金屬管浮子流量計|金屬管浮子流量計廠家

金屬管浮子流量計采用可變面積式測量原理生產研究，適用于測量液體，氣體。
全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。
具有 0-10mA，4-20mA的標準模擬量信號輸出和現場指示。
累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。
廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

領域
廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

結構
1、高溫型結構(G型)
高溫結構型（G型）是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度，保證指示器工作在允許的環境溫度范圍內。選型為"G"型。
G型金屬管浮子流量計可以測量溫度達-80℃-+300℃的介質的流量。
2、帶阻尼器裝置的結構（Z型）
阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量，特別是對于氣體的測量。它的結構如圖所示.
3、夾套型結構(T型)
夾套型結構用于對需要伴熱或冷卻（如高粘度和易結晶）的介質的流量測量。在夾套中通過加熱或冷卻介質，使低沸點、低凝固點流體不汽化和不結晶。
伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa.
夾套型流量計結構見FA標準型流量計法蘭、外形尺寸圖。
4、高壓型結構(Y型)
高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。高壓型結構如下圖所示。目前FFM64系列的最高壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型，安裝高度均為350mm。FA、FB和FC型最大壓力為10MPa。

原理
金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸到外部的指示器，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

特點
金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。
主要特點：
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5．適用于小口徑和低流速介質流量測量。
6．工作可靠，維護量小，壽命長。
7．對于直管段要求不高。
8．較寬的流量比10：1。
9．雙行大液晶顯示，可選現場瞬時/累積流量顯示，可帶背光。
10．單軸靈敏顯示。
11．非接觸磁耦合傳動。
12．全金屬結構，適于高溫、高壓和強腐蝕性介質。
13．可用于易燃、易爆危險場合。
14．可選二線制、電池、交流供電方式。
15．帶有數據恢復，數據備份及掉電保護功能。

測量
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
8、垂直、水平、各種安裝方式更適合不同使用場合
9、適用于小口徑和低流速介質流量測量
10、工作可靠，維護量小，壽命長
11、對于直管段要求不高
12、較寬的流量比10：1
13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光
14、單軸靈敏指示
15、非接觸磁耦合傳動
16、全金屬結構，適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆危險場合
18、選二線制、電池、交流供電方式
19、多參數標定功能
20、帶有數據恢復，數據備份及掉電保護功能

參數
◇測量范圍：水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
◇量程比：標準型10:1
◇精度：標準型1.0級；特殊型0.5級
◇壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型：DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
◇壓力損失：7kPa-70kPa
◇介質溫度：標準型：－80℃-+200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
◇介質粘度：DN15：η<5mPa.s(F15.1-F15.3)
η<30mPa.s(F15.4-F15.8)
DN25：η<250mPFa.s
DN50-DN150：η<300mPa.s
◇環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
◇連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
◇電纜接口：M20*1.5
◇供電電源：標準型：24VDC二線制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC 50HZ
電池型：3.6V@7.5AH鋰電池，可連續使用三年以上。
◇報警輸出：上限或下限瞬時流量報警
集電極開路輸出（最大100mA@30VDC內部阻抗100歐）
繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
◇脈沖輸出：累積脈沖輸出，最小間隔50毫秒
◇液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999(可帶小數點）
◇防護等級：IP65
◇防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6

對比

通經（mm）	流量范圍			壓力損失kPa
	水L/h*		空氣M3/h*	水	空氣
	常規型	防腐型	常規型，防腐型	水	空氣
15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
40	500～5000	---	12～120	10.8	9.8
40	600～6000	----	16～160	12.6	16.5
50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
80	2500～25000	1600～16000	60～600	8.1	12.9
80	4000～40000	2500～25000	80～800	9.5	18.5
100	6300～63000	4000～40000	100～1000	15.0	19.2
150	20000～100000	---	600～3000	19.2	20.3

附件
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。
