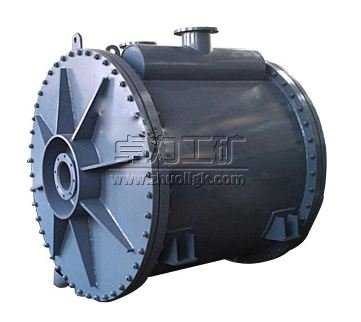

螺旋板式換熱器

螺旋板式換熱器|螺旋板式換熱器價格|螺旋板式換熱器廠家

螺旋板式換熱器是一種新型換熱器，傳熱效率好，運行穩定性高，可多臺共同工作。螺旋板式換熱器是一種高效換熱器設備,適用汽－汽、汽－液、液－液，對液傳熱。
標準   現行標準為JB/T4751-2003《螺旋板式換熱器》。
應用   螺旋板式換熱器適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。
分類   按 結構形式可分為 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式換熱器。

結構性能
1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

特點
1、傳熱效率高（性能好）
一般認為螺旋板式換熱器的傳熱效率為列管式換熱器的1-3倍。等截面單通道不存在流動死區，定距柱及螺旋通道對流動的擾動降低了流體的臨界雷諾數，水水換熱時螺旋板式換熱器的傳熱系數最大可達3000W/（㎡.K）。
2、有效回收低溫?zé)崮?br /> 螺旋板式換熱器由兩張卷制而成，進行余熱回收，充分利用低溫?zé)崮堋?br /> 3、運行可靠性強
不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性，保證兩種工作介質不混合。
4、阻力小
在殼體上的接管采用切向結構。比較低的壓力損失，處理大容量蒸汽或氣體；有自清刷能力，因其介質呈螺旋型流動，污垢不易沉積；清洗容易，可用蒸汽或堿液沖洗，簡單易行，適合安裝清洗裝置；介質走單通道，允許流速比其他換熱器高。
5、可多臺組合使用
單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

優、缺點
優點：螺旋板式換熱器結構緊湊，單位體積提供的傳熱面很大，如直徑￠1500mm高1200mm的螺旋板換熱器的傳熱面可達130m2。流體在螺旋板內允許流速較高，并且流體沿螺旋方向流動，滯流層薄，故傳熱系數大，傳熱效率高。此外還因流速大，臟物不易滯留。
缺點：螺旋板式換熱器要求焊接質量高，檢修比較困難。重量大，剛性差，螺旋板式換熱器運輸和安裝時應特別注意。
生產實踐證明，螺旋板式換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因；一是因?yàn)樗�是單通道雜質在通道內的沉積一形成周轉的流還就會提高至把它沖掉，二是因?yàn)槁菪�通道�?nèi)沒有死角，雜質容易被沖出。

基本參數
1.螺旋板式換熱器的公稱壓力PN規定為0.6，1，1.6、2.5Mpa（即原6、10、16、25kg/cm）（系指單通道的最大工作壓力）試驗壓力為工作壓力的1.25倍。
2.螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235B、不銹鋼酸港為SUS321、SUS304、3161。其它材質可根據用戶要求選定。
3.允許工作溫度：碳素鋼的t=0-+350℃。不銹鋼酸鋼的t=-40-500℃。升溫降壓范圍按壓力容器的有關規定，選用本設備時，應通過恰當?shù)墓に囉?jì)算，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）.設備可臥放或立放，但用于蒸氣冷凝時只能立放；用于燒堿行業必須進行整體熱處理，以消除應力。
4.選用設備時，應通過適當?shù)墓に囉?jì)算，使設備通道內的液體達到湍流狀態（一般液體速度≥0.5m/s；氣體≥10m/s）。
5.設備可臥放或立放，但用于蒸汽冷凝時只能立放。
6. 用于燒堿行業必須進行整體熱處理，以消除應力。
7.當通道兩側流量值差較大時，可采用不等間距通道來優化工藝設計。

使用說明
1、 設備安裝，應請熟悉該系統工藝的工程技術人員指導，按照本說明書和產品質量證明書及其系統工藝特點，確定安裝工藝方案。在安裝中，應考慮盡量利用管道的走向吸收熱膨脹，并且安裝要水平、對正，不能產生附加應力，以免對設備造成不利影響。管道聯接應使兩流程完全逆流狀態，以提高傳熱效果。
2、 安裝之前應清洗管道系統，不得有泥砂、雜物等存留其中；檢查換熱器在運輸中是否損壞，是否有大雜物落入管口中。
3、設備安裝完畢，設備與系統應進行水壓試驗。
4、水壓試驗完畢，應對設備進行保溫。
5、循環必須軟化或加藥處理。（按低壓鍋爐水質標準GB1576-96），由于水處理不當造成結垢，可用化學清洗除垢。

卓力工礦是國內知名螺旋板式換熱器生產廠家，有豐富的經驗為客戶提供高品質的螺旋板式換熱器及完善的售后服務，如果您想了解最新螺旋板式換熱器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：螺旋板式換熱器發貨時間？ 螺旋板式換熱器售后保障？ 螺旋板式換熱器訂貨需要提供什么信息？
