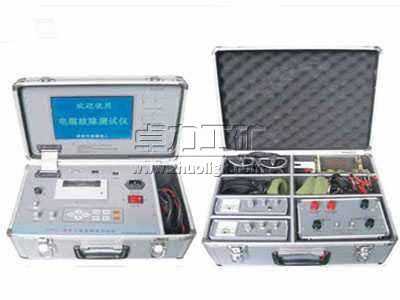

電纜檢測儀

電纜檢測儀|便攜式電纜檢測儀|電纜檢測儀器

電纜檢測儀（Cable Tester）是根據中國行業標準ZBF 24003-90《便攜式電纜檢測儀通用技術條件》的要求，最新研究、設計、制造的，是新時代的科技產品——便攜式電纜檢測儀，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。

電纜檢測儀采用高頻倍壓電路，率先應用最新的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及其驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使電纜檢測儀實現了高品質、便攜式，并能承受額定電壓放電而不損壞。
高頻電纜檢測儀儀器主要部件選用美國、德國、日本等國先進技術的元器件，使儀器更可靠、更穩定，倍壓筒體用德國技術研制生產，高頻變壓器經有關專家特殊設計、體積小，容量大，過載能力強，便于現場作業試驗。展望未來，企業將繼續積極開拓市場。以質量和信譽為生命，不斷提高科技水平，研制出尖端的優質產品，以滿足用戶的需要，努力開拓，再鑄新世紀的輝煌。

產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作簡便、功能齊全，便于野外使用，是新世紀最理想的可靠產品。
2、采用最先進技術、工藝制造，率先應用最新的PWM高頻脈寬調制技術、脈沖串邏輯陣列調制，采用大功率IGBT器件，利用高頻技術提高頻率，頻率高達100kHz，從而使輸出高壓穩定度更高，波紋系數更小。
3、按免維修設計，主要部件均選用美、德、日等國進口先進技術的元器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
5、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高，并設計有粗調和細調功能。電壓調節精度優于0.1%，電壓、電流測量誤差小于1.0%，脈動因數優于0.5%。
6、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全，各種技術指標均優于行業標準及優于同類產品。
7、增設了高精度75%VDC-1mA的功能，做氧化鋅避雷器測量帶來極大的方便。輕輕一按無須計算。本儀器控制箱上有75%的電壓功能鍵，在做避雷器試驗時，當電流升到1000uA時、就打開0.75的按鈕，這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓的旋鈕回到零位上，同時將細調電壓旋鈕回到零位上，并應立即按綠色按鈕，切斷高壓并關閉電源開關。再做其它的試驗。
8、方便的過電壓整定設置功能，采用了數字撥盤開關，能將整定電壓值直觀顯示，使你操作更隨意，顯示數值單位為kV。
9、倍壓筒可分節結構，現場使用，靈活方便，一機多用，經濟實惠。
10、底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。

技術性能

規 格 技術參數	60/2	100/2	120/2	160/2	180/2	200/2	250/2	100/200 3/2	200/300 3/2	其 它 等 級
輸出電壓(kV)	60	100	120	160	180	200	250	100/200	200/300	600～800kV等合同 定做。
輸出電流(mA)	2	2	2	2	2	2	2	3/2	3/2
輸出功率(W)	120	200	240	320	360	400	500	400	600
充電電流(mA)	3.0	3.0	3.0	3.0	3.0	3.0	3.0	4.5/3.0	4.5/3.0
機箱重量	4.3	4.3	4.3	4.3	4.3	4.4	4.5	4.5	8.1
倍壓筒高度	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×770	Φ110 ×820	Φ110 ×800	Φ110 ×1350
倍壓重量	6.3	6.8	6.8	7.2	7.2	7.2	7.6	7.5	12.6
高壓極性	負電壓極性，零電壓啟動，連續可調。
工作電源	AC 220V±10%;50Hz
電壓測量誤差	1.0%（滿度）±1個字，最高分辨率0.1%kV
電流測量誤差	1.0%（滿度）±1個字，最高分辨率0.1%uA
過壓整定誤差	≤1.0%
0.75切換誤差	≤0.5%
波紋系數	≤1.0%
電壓穩定度	隨機波動，電源電壓變化±10%時≤0.5%
工作方式	間斷使用；額定負載30分鐘；1.1倍額定電壓使用：10分鐘
環境溫度	-15℃～50℃
相對濕度	當溫度為25℃時，不大于90%（無凝露）
海拔高度	2500米以下

故障檢查與處理

序號	故 障 現 象	原 因	處 理 方 法
1	電源開關接通后，綠燈不亮，且風扇不轉（有的控制箱沒有風扇）。	1.電源線開路。 2.電源保險絲熔斷。	更換電源線， 更換保險絲。
2	按紅色按鈕紅燈不亮。	調壓電位器未回零。	電位器回零。
3	按紅色按鈕紅燈亮，綠燈不滅，手松開紅燈滅。	保護動作過壓保護整定小于5-10%（滿量程）。	將數字撥盤開關整定到適當值。
4	按紅色按鈕紅燈亮，一升壓紅燈滅，綠燈亮。	高壓輸出端搭地，試品短路。	檢查輸出電纜，檢查被試品。
5	升壓過程中紅燈滅，綠燈亮。	試品放電或擊穿過壓或過流保護動作。	檢查被試品，重新設置整定值。

限流電阻使用說明
1、限流電阻功能:當試品擊穿或閃爍時,起到了限止電流的作用,從而不損壞試驗設備。
2、使用方法:只要將限流電阻一端M10螺母擰到電纜檢測儀倍壓筒頂部,高壓輸出線螺栓上即可。如果要串接高壓微安表(另選購SWB-V型表),只要將微安表底部M10螺母擰在限流電阻的另一端即可。
3、如果使用ZS系列電纜檢測儀時,試品是氧化鋅避雷器、普閥式避雷器和高壓開關等電力設備時,可以不用限流電阻。即凡是小電流、小電容試品,可以不用限流電阻。
4、電力電纜、變壓器、電機等大電容試品,應在高壓回路內串接限流電阻做試驗,保護試驗設備。
注意事項
1、請務必反復檢查聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。
2、每次試驗后,應將升壓電位器回到零位(粗調、細調都回零位),按綠色按鈕,切斷高壓并關閉電源開關,最后進行放電。
3、未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。
4、儀器運輸時應避免雨水浸蝕,嚴防碰撞和墜落。

卓力工礦是國內知名電纜檢測儀生產廠家，有豐富的經驗為客戶提供高品質的電纜檢測儀及完善的售后服務，如果您想了解最新電纜檢測儀價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：電纜檢測儀發貨時間？ 電纜檢測儀售后保障？ 電纜檢測儀訂貨需要提供什么信息？

產品標簽：電纜檢測儀| 便攜式電纜檢測儀|電纜檢測儀器
